自1963年以来，康纳-温菲尔德(CW)一直是OEM服务的领导者振荡器和晶体市场。自成立以来，CW一直在继续共同开发产品并发展时间和频率技术随着通信系统的发展。总定时系统设计成为了康纳-温菲尔德经验和专长的自然演变。 集成成熟的晶体、VCXO、TCXO和OCXO石英晶体振荡器以及PLL技术 在系统级设计中，CW能够控制基本要求 通信系统支持。凭借其50多年的精密历史 频率控制和低噪声信号产生，康纳温菲尔德是在一个 为网络定时同步提供完整定时系统的独特地位 架构、频率再生和时序信号生成。ConnorWinfield的时序架构始于子系统和模块产品， 现在发展到高度灵活的可编程集成电路第二代和第三代设计提供超低抖动、可编程频率输出。我们的系统级关注消除了对专用 定时专业知识以及设计和测试单个滤波器、时钟和控制功能；极大地减少了设计时间并加快了速度推向市场。您将获得一个完整的系统级解决方案，并随时可以执行在网络定时要求和您的系统的精确参数范围内 通信/控制规范。所有康纳-温菲尔德网络时序 产品设计符合并超过Telcordia/ITU标准，包括 GR-1244和GR-253，以及G.812、G.813、G.8262和G.8263、G.8272 PTP和IEEE1588规范。

时钟和晶体等频率元件被广泛应用于各种场合电子设备中，并不是所有的都要求精密和低噪声通信系统应用要求的特性。康纳（斯）（人名） Winfield的计时组件专门设计用于支持 当今最复杂网络的关键任务要求 通信系统。康纳·温菲尔德通过其漫长的导演历史 客户参与，了解细微的行为和特征 其设计和制造的产品与系统级相关性能。这种体验融入到产品和服务中 提供给我们的客户。

通过讨论了解网络元素的体系结构后，ConnorWinfield工程师可以推荐一种计时解决方案符合您的要求。参考设计将包括一个ASIC 和Connor-Winfield软件，以及功能框图和外部元件的建议。这使得原始设备制造商可以 在他们的董事会上设计和管理所有方面的材料供应组件。

所有ConnorWinfield康纳温菲尔德晶振，网络定时产品满足 Telcordia/ITU标准，包括GR-1244、GR-253、 G.812，G.813，以及G.8282和G.8263规格。

Connor-Winfield的时序IC是用于SDH、SONET和Synchronous中的时序解决方案和线路卡操作的单芯片解决方案 以太网应用。所有IC都具有自由振荡、保持和基准电压切换功能。

控制监控通过SPI总线完成。TSTC54xx系列符合GR-1244芯、GR-253芯、g . 812(IV型)、G.8262 (选项1和2)、G.812和G.813(选项1和2)。STC3800符合g . 812(III型)和G.8263。这些模块满足所有参考要求 监测、选择、过滤、综合和控制。

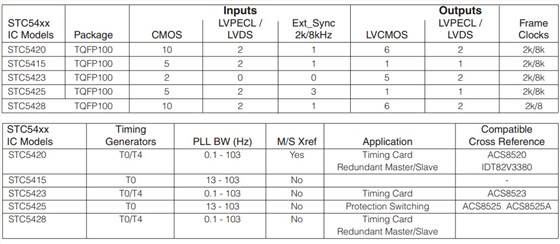

符合RoHS标准的STC54xx系列可接受多达12路时钟参考输入，并产生多达10路同步时钟输出。 同步输出可编程为各种频率，包括Nx8kHz、OC-N、以太网频率和帧 脉冲时钟。对参考输入的活动和质量进行单独监控

STC54xx系列石英晶振由TCXO或OCXO 12.8MHz外部振荡器提供时钟。精心选择的外部振荡器，如 Connor Winfield的T502-12.8M或OH300-012.8M可满足所有同步要求

ConnorWinfield具有模拟PLL和低抖动输出的系统同步IC

STC3800专为3E地层制造 支持主机或从机模式 冗余设计的操作。在主机模式下，器件工作在自由运行、锁定或保持。奴隶模式下，输出时钟被锁定到 主机的主要Sync_Clk或8kHz 同步时钟输出和相位偏移可调。

自动检测输入参考频率
支持硬接线引脚以选择活动参考
四个输出信号：一个可选择高达155.52MHz，一个固定在8kHz，一个多帧同步固定在2kHz，以及1.544MHz或2.048MHz BITS输出
无命中参考切换
优于1 ppb的保持精度
Stratum 3或3E的可配置带宽滤波器
支持SPI
所有型号都具有自由振荡、保持、无中断基准电压切换、可调滤波器带宽、输入基准电压认证、 LOL/LOS报警指示和主/从操作。控制和监视是通过I2C总线或状态引脚指示器来完成的。主要输出来自外部VCXO压控晶振和极低抖动，小于1 ps rms抖动(12 kHz -20 MHz)。

NS2000和NS2004设计架构结合了复杂的模拟和数字PLL技术，可提供 多达23路锁相/锁频输出，频率范围为1Hz至800 MHz，包括1PPS相位对齐输出 分辨率低于1ns。NS2000支持三个参考输入，包括来自1PPS的输入 频率范围为1 kHz至125MHz的时钟源和单端时钟源。外部精密OCXO或TCXO为各种保持性能选项和各种滤波器带宽选项提供系统时钟。一个变量 带宽滤波器(0.25兆赫兹至50赫兹)支持各种网元分类和ITU标准。 多达两个外部专业VCXOs为任何提供相位噪声和抖动性能的输出特性 10路差分或23路单端时钟输出(NS2004为8路差分和18路单端)与输出的组合 低于100fs RMS (12 kHz至20MHz)的抖动性能选项

ConnorWinfield具有模拟PLL和低抖动输出的系统同步IC

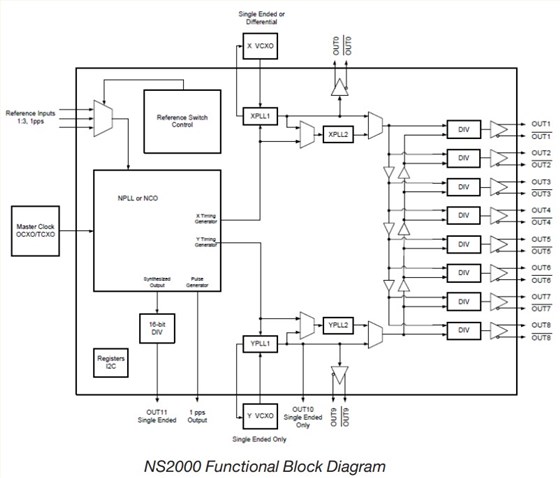

NS2000特征：

3个参考输入（1~3可以接受1pps或LVCMOS参考信号/时钟）
自动可控的无命中切换能力
输出与参考输入（包括1pps）信号的可编程相位校准
锁定、HO和自由运行指示。保留选项可用于.001ppb分辨率
1Hz至800MHz时钟输出频率范围
10个差分或多达23个单端低抖动时钟输出
可编程输出变送器（可编程有源晶体为1个LVPECL、1个LVDS或2个LVCMOS输出）
低抖动时钟输出（小于.3ps RMS（12kHz至20MHz），可选择低于100fs）
适用于多种应用程序的可编程带宽设置
用于系统通信和询问的I2C接口。
10x10mm 88引脚QFN表面安装封装

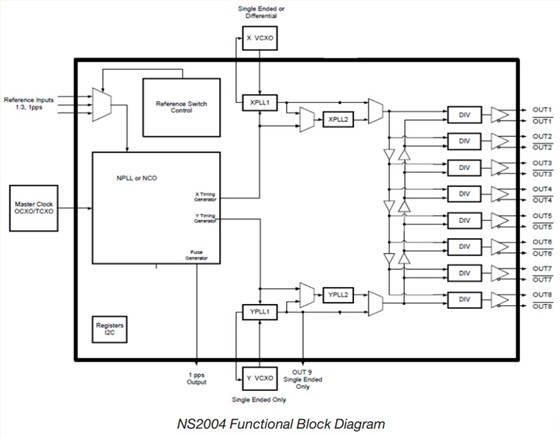

NS2004特征：

3个参考输入（1~3可以接受1pps或LVCMOS参考信号/时钟）
自动可控的无命中切换能力
输出与参考输入（包括1pps）信号的可编程相位校准
锁定、HO和自由运行指示。保留选项可用于.001ppb分辨率
1Hz至800 MHz时钟输出频率范围
8个差分或多达17个单端低抖动时钟输出加1PPS
输出脉冲发生器
可编程输出变送器（可编程为1 LVPECL，1个LVDS或2个LVCMOS输出石英晶体振荡器
低抖动时钟输出（小于.3ps RMS（12kHz至20MHz），可选项，对于低于100fs
适用于多种应用程序的可编程带宽设置
用于系统通信和询问的I2C接口。
8x8mm 68引脚QFN表面安装封装

Connor-Winfield的同步时钟发生器线路卡IC被设计为锁定到一个或多个时钟的参考时钟源 来自时序/同步卡的两个背板参考。双通道参考输入设计为使用选择引脚进行无中断切换。 锁定带宽范围为3 Hz至50 Hz，以实现出色的抖动衰减。失锁报警可通过手动方式获得 或者在施加外部时钟/晶振源之前自动自由运行。所有SCG IC产品都非常适合支持线卡、服务终端卡和类似功能中的频率转换和抖动衰减，以提供可靠的 OTN、PHD、SONET、SDH和同步以太网设备的参考锁相同步或作为 IEEE1588包处理器伺服训练设备

NL3106设计结合了一个复杂的合成器和一个低噪声APLL，以提供“任何频率” 在12kHz至20MHz范围内，抖动性能小于0.2皮秒。具有六个可编程输出发射器端口， NL3106可以产生6路差分(可编程为LVPECL或LVDS差分晶体)或12路LVCMOS输出

NL3106可以产生1KHz到800MHz范围内的频率。在NPLL模式下，它的数字PLL可以接受 两路外部基准电压输入，来自差分或单端信号源。在NCO模式下，NL3106内部NCO可以 可通过其SPI串行端口访问，以支持时钟产生，并通过偏移锁定到外部IEEE1588伺服系统 一个参考输入端口上的本地振荡器。NL3106的模拟PLL (APLL)由一个单晶体支持 低抖动时钟产生。NL3106工作电压为3.3V，采用48引脚7x7毫米QFN封装。(也可在 6x6mm封装，带4个输出发射器电路（型号NL3104），

ConnorWinfield具有模拟PLL和低抖动输出的系统同步IC

特征：

参考输入之间的无点击切换
可编程输出变送器（可编程为1个LVPECL、1个LVDS或2个LVCMOS输出）
输出变送器的20位除法器能力。
低抖动时钟输出小于.2ps RMS（12kHz至20MHz）
通过内部NCO的SPI/I2C进行外部控制，以调节低抖动输出
加载寄存器信息的外部EEPROM选项
用于主动系统通信的SPI或I2C接口
