紧凑型精密低功耗TCXO振荡器具有与OCXO相当的性能

智能手机等移动设备中电信数据流量的急剧增加现在开始需要安装小型蜂窝电话和光传输网络.到目前为止,原子频率标准还是OCXO已被用作参考时钟用于同步网络.为了满足降低成本的需求,村田制作所通过提高TCXO振荡器的精度,实现了与OCXO相媲美的TCXO频率稳定性.

由于在线视频和其他数据的分发导致移动流量不断增加,移动网络基站的数据流量已越来越接近其最大容量.这个问题的建议解决方案之一是增加小小区的数量,并通过这样做,减少宏小区的工作量.因此,预计未来对小电池的需求将增加.

其中一个主要原因是安装成本:增加宏蜂窝数量的成本是巨大的,而小蜂窝的成本很低.这些电池的基站配备精密时钟.

每个电信公司核心系统中最高等级的时钟使用铯,铷等的原子频率标准来实现极高的精度.

安装在基站中的设备旨在与原子频率标准同步.如果由于任何原因它应该失去同步,则设备必须使用其自己的精度参考来维持其通信.为此,为保持和自由运行设置了一定程度的精度:前者使用存储的同步数据在固定时间内保持其自身内部参考时钟的精度,后者以其自身的精度运行.

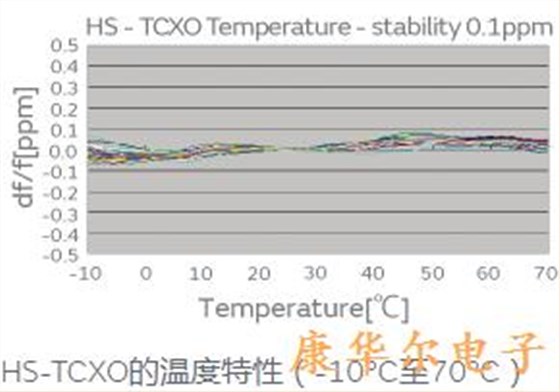

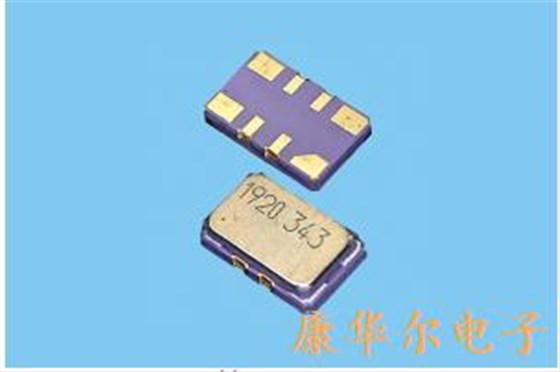

精密TCXO(HS-TCXO)XT(N)CLH_J系列提供与OCXO晶振相当的温度特性,在-10°C至70°C的温度范围内(±200ppb),温度范围为±100ppb-40°C至85°C).该产品可以在保持和自由运行模式下实现足够的精度.我们目前正在开发具有更广泛工作温度范围的新产品.

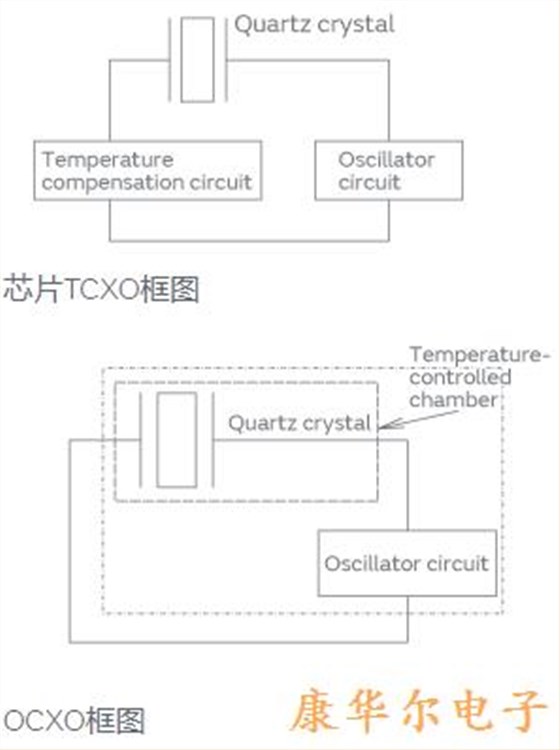

凭借其IC结构技术,日本村田晶振制作所开发了一种用于TCXO的单芯片IC,其中安装了振荡器电路和温度补偿电路;后者被配置为实现更高阶的温度补偿功能(可以通过改变补偿电路的电压来改变石英晶体的负载电容).通过仿真优化毛坯设计有助于我们开发没有频率下降的石英晶体.HS-TCXO晶振使用了上述所有技术来建立精确的温度特性以及与OCXO相当的紧凑型低功耗特性.
