无线局域网6G晶振,NXH-53-APA-GLASS,NSK津绽小体积晶振

产品简介

无线局域网6G晶振,NXH-53-APA-GLASS,NSK津绽小体积晶振，台湾NSK津绽晶振，NXH系列型号NXH-53-APA-GLASS，频率范围：13.0~54.0MHz，是一款小体积晶振尺寸：5.0x3.2x1.1mm陶瓷封装，两脚贴片晶振，石英晶体谐振器，石英晶振，无源晶振，无铅环保晶振，具有超小型，轻薄型，卓越的抗振性和抗冲击性，卓越的可靠性和环境能力，1.1mm厚度等于SMD型IC，高密度安装型SMD，接缝焊接。5032晶振应用程序：数码相机，无线局域网，蓝牙，笔记本，PDA/MP3等应用。

产品详情

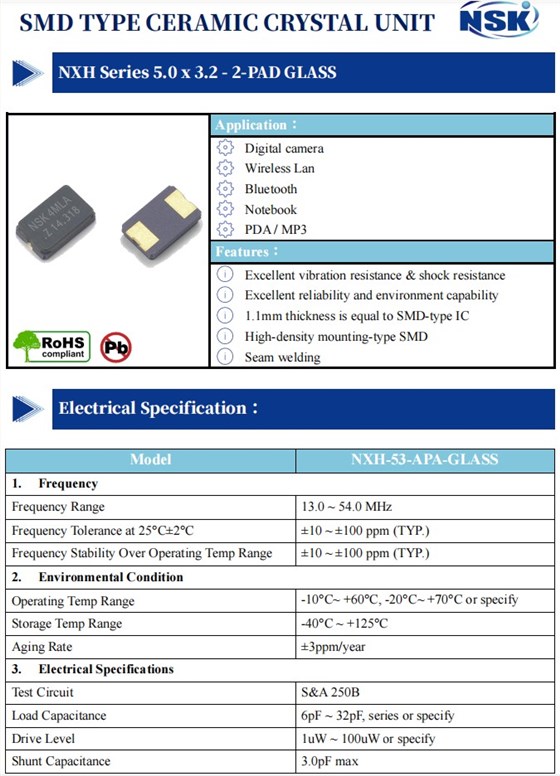

无线局域网6G晶振,NXH-53-APA-GLASS,NSK津绽小体积晶振，参数表

Model

NXH-53-APA-GLASS

1.Frequency

Frequency Range

13.0 ~ 54.0 MHz

Frequency Tolerance at 25°C±2°C

±10 ~ ±100 ppm (TYP.)

Frequency Stability Over Operating Temp Range

±10 ~ ±100 ppm (TYP.)

2.Environmental Condition

Operating Temp Range

- 10°C~ +60°C, -20°C~ +70°C or specify

Storage Temp Range

-40°C ~ +125°C

Aging Rate

±3ppm/year

3.Electrical Specifications

Test Circuit

S&A 250B

Load Capacitance

6pF ~ 32pF, series or specify

Drive Level

1uW ~ 100uW or specify

Shunt Capacitance

3.0pF max

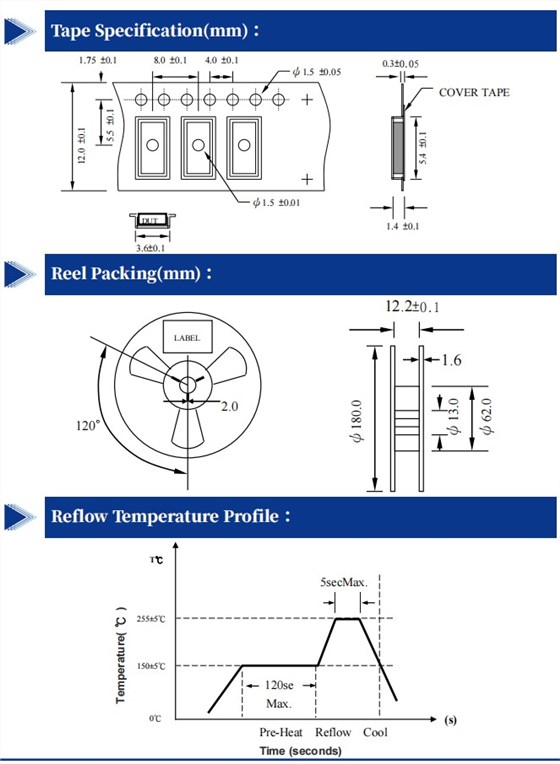

无线局域网6G晶振,NXH-53-APA-GLASS,NSK津绽小体积晶振，尺寸图

无线局域网6G晶振,NXH-53-APA-GLASS,NSK津绽小体积晶振

5032mm体积的贴片晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的SMD石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接，产品无铅对应，为无铅产品.
