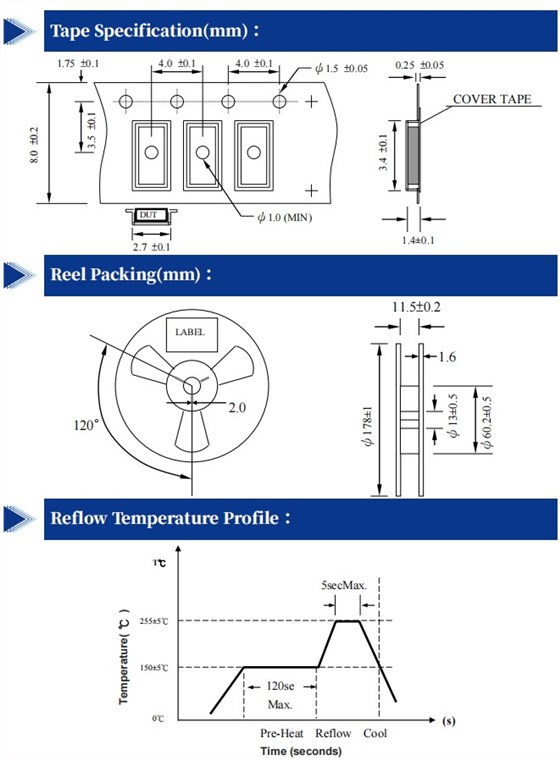

NSK石英晶体谐振器NXK-32,3225mm贴片晶振,视听设备6G晶振，台湾NSK津绽晶振，型号：NXK-32，频率范围：12.0MHz~156.0MHz，是一款小体积晶振尺寸：3.2x2.5x0.7mm封装，四脚贴片晶振，石英晶振，无源贴片晶振，石英晶体谐振器，无铅环保晶振，用压花托架磁带包装实现自动SMT，卓越的抗振性和抗冲击性，符合RoHS/无铅，优异的可焊性，接缝焊接。具有超小型，轻薄型，3225晶振应用程序：办公自动化设备，视听设备，无线电通信，GPS定位系统等应用。

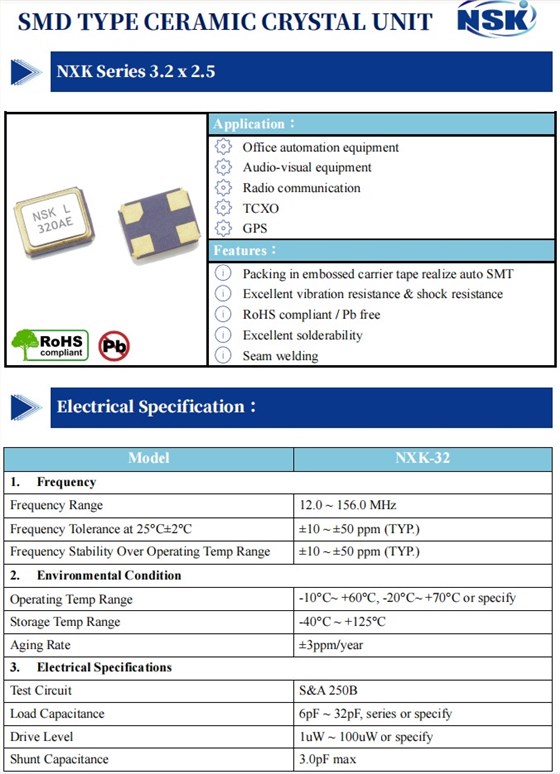

NSK石英晶体谐振器NXK-32,3225mm贴片晶振,视听设备6G晶振，参数表
Model
NXK-32
1.Frequency
Frequency Range
12.0 ~ 156.0 MHz
Frequency Tolerance at 25°C±2°C
±10 ~ ±50 ppm (TYP.)
Frequency Stability Over Operating Temp Range
±10 ~ ±50 ppm (TYP.)
2.Environmental Condition
Operating Temp Range
- 10°C~ +60°C, -20°C~ +70°C or specify
Storage Temp Range
-40°C ~ +125°C
Aging Rate
±3ppm/year
3.Electrical Specifications
Test Circuit
S&A 250B
Load Capacitance
6pF ~ 32pF, series or specify
Drive Level
1uW ~ 100uW or specify
Shunt Capacitance
3.0pF max

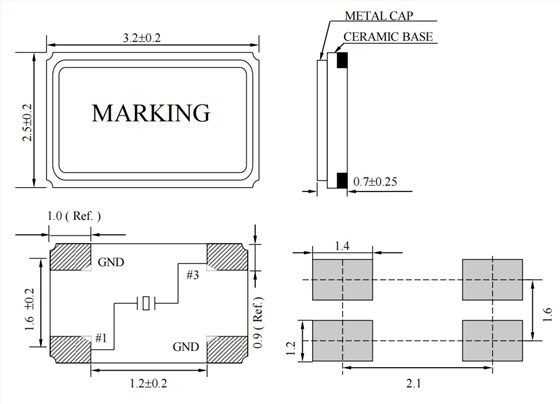

NSK石英晶体谐振器NXK-32,3225mm贴片晶振,视听设备6G晶振，尺寸图
NSK石英晶体谐振器NXK-32,3225mm贴片晶振,视听设备6G晶振
NSK津绽晶振集团所生产的石英晶振,贴片晶振,石英晶体振荡器工作温度范围较广在-55+125°C之间,NSK津绽OCXO晶体振荡器的频率稳定度在±0.005ppm较高精度,TCXO温补晶振的频率稳定度控制在±0.04ppm范围的高精度,具有低相位,低抖动,低噪音等性.
NSK津绽晶振集团为确保所生产晶振,贴片石英晶振的质量,都会经过广泛的电气以及环境测试,确保质量上不会存在错误,其中包括•老化•温度测试•温度循环•温度冲击•机械冲击•微跳•稳定烤•加速度•加速度灵敏度•好/总泄漏•随机振动振动•耐溶剂•可焊性
