MCO-6S25,2520mm,QuartzCom电信应用晶振,CMOS输出晶振

频率：1MHz至80MHz

尺寸：2.5x2.0x1.0mm

MCO-6S25,2520mm,QuartzCom电信应用晶振,CMOS输出晶振，瑞士进口晶振，QuartzCom晶振，石英通晶振，型号：MCO-6S25系列晶振，是一款小体积晶振尺寸：2.5x2.0x1.0mm封装，四脚贴片晶振，微型SMD时钟振荡器，CMOS输出晶振，石英晶振，有源晶振，石英晶体振荡器，SMD晶振，无铅环保晶振，宽频率范围：1MHz至80MHz，工作温度范围：-20℃至+70℃商业应用，-40℃至+85℃工业应用。具有超小型，轻薄型，高精度，高性能，高品质，耐热及耐环境特点。2520晶振，高冲击和振动电阻率，应用于：通讯设备，无线网络，电信晶振，导航仪晶振，仪器设备晶振，蓝牙模块，汽车电子，智能家居，数码电子等应用。

订购热线：0755-27838351

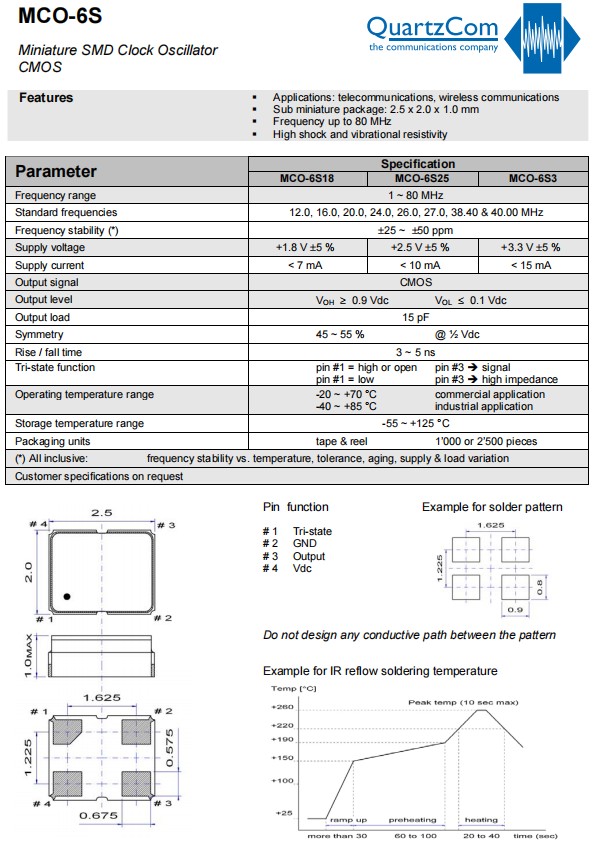

MCO-6S25,2520mm,QuartzCom电信应用晶振,CMOS输出晶振,参数表

Parameter	Specification
	MCO-6S18	MCO-6S25		MCO-6S3
Frequency range	1 ~ 80 MHz
Standard frequencies	12.0, 16.0, 20.0, 24.0, 26.0, 27.0, 38.40 & 40.00 MHz
Frequency stability (*)	25 ~ 50 ppm
Supply voltage	+1.8 V 5 %	+2.5 V 5 %		+3.3 V 5 %
Supply current	< 7 mA	< 10 mA		< 15 mA
Output signal	CMOS
Output level	VOH 0.9 Vdc VOL < 0.1 Vdc
Output load	15 pF
Symmetry	45 ~ 55 % @ ½ Vdc
Rise / fall time	3 ~ 5 ns
Tri-state function	pin #1 = high or open pin #1 = low		pin #3 signal pin #3 high impedance
Operating temperature range	-20 ~ +70 °C -40 ~ +85 °C		commercial application industrial application
Storage temperature range	-55 ~ +125 °C
Packaging units	tape & reel 1.000 or 2.500 pieces

MCO-6S25,2520mm,QuartzCom电信应用晶振,CMOS输出晶振,尺寸图

MCO-6S25,2520mm,QuartzCom电信应用晶振,CMOS输出晶振

石英晶体振荡器优点：
1、石英钟走时准、耗电省、经久耐用为其最大优点。不论是老式石英钟或是新式多功能石英钟都是以石英晶体振荡器为核心电路，其频率精度决定了电子钟表的走时精度。
2、随着电视技术的发展，近来彩电多采用500kHz或503kHz的晶体振荡器作为行、场电路的振荡源，经1/3的分频得到15625Hz的行频，其稳定性和可靠性大为提高。而且晶振价格便宜，更换容易。
3、在通信系统产品中，石英晶体振荡器的价值得到了更广泛的体现，同时也得到了更快的发展。许多高性能的石英晶振主要应用于通信网络、无线数据传输、高速数字数据传输等。
