RAKON晶振,贴片晶振,RTF2012晶振,瑞康32.768K晶振

频率：32.768kHz

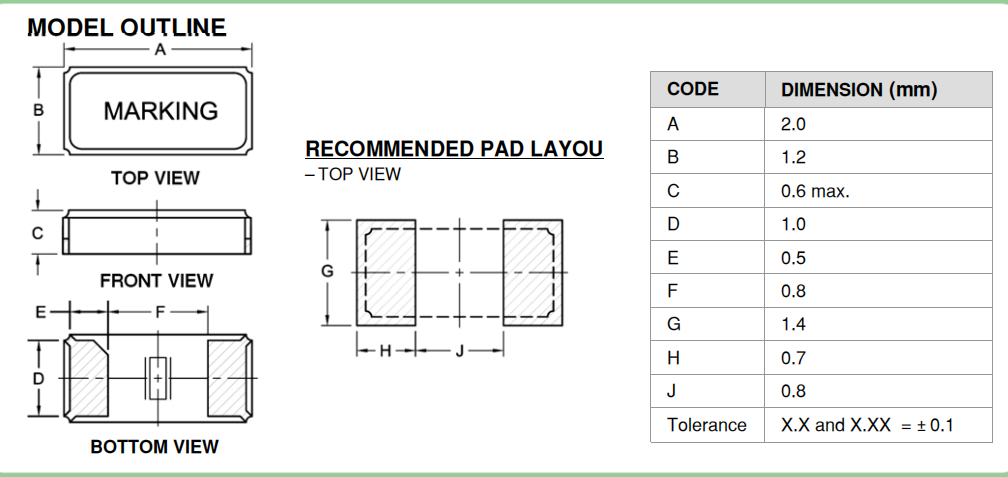

尺寸：2.0*1.2*0.7mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉谐振器,产品具有优良的耐热性,耐环境特性,可发挥石英晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

订购热线：0755-27838351

RAKON晶振,贴片晶振,RTF2012晶振,瑞康32.768K晶振

RAKON晶振,贴片晶振,RTF2012晶振,瑞康32.768K晶振.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准

瑞康晶振主要以石英晶体技术为基础,利用其独特和自然的压电性能,瑞康无源晶振产品创造出非常精确的电信号.这些信号用于在最苛刻的通信应用中产生无线电波并同步时间.通过独特的专有流程,持续创新和研发,专家咨询和不断的技术进步,实现了市场领先. 瑞康凭借无可挑剔的质量控制来支持其独创性,达到国际最高制造标准.

石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于SMD石英晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.

RAKON晶振,贴片晶振,RTF2012晶振,瑞康32.768K晶振

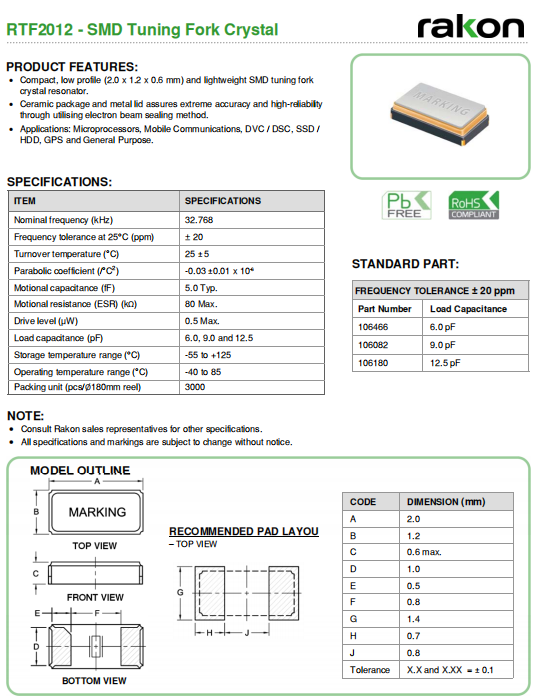

RAKON晶振规格	单位	RTF2012晶振	石英晶振基本条件
标准频率	f_nom	32.768kHz	标准频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-40℃~+85℃	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6.0pF 9.0pF 12.5pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

RAKON晶振,贴片晶振,RTF2012晶振,瑞康32.768K晶振

装载SMD产品

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得32.768K晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

引线类型产品

当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力.否则有可能导致玻璃出现裂痕,从而引起性能劣化.

保管

保管在高温多湿的场所可能会导致端子软焊性的老化.请在没有直射阳光,不发生结露的场所保管.

晶体谐振器

如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用.让无源晶振振荡的电路宽裕度大致为负性阻抗值.本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍以上.

晶体振荡器

晶体振荡器的内部电路使用C-MOS.闭锁、静电对策请和一般的C-MOSIC一样考虑.有些2.0x1.2晶振没有和旁路电容器进行内部连接.使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以最短距离连接.
