SHINSUNG新松晶体,SX-21-20-20D3-20.000MHz-9pF,数字电视6G晶振

频率：20.000MHz

尺寸：2.0x1.6mm

SHINSUNG新松晶体,SX-21-20-20D3-20.000MHz-9pF,数字电视6G晶振，韩国进口晶振，SHINSUNG新松晶振，型号：SX-21，编码为：SX-21-20-20D3-20.000MHz-9pF，频率为：20.000MHz，小体积晶振尺寸：2.0x1.6mm陶瓷SMD包装，无源贴片晶振，四脚贴片晶振，石英晶振，石英晶体谐振器，无铅环保晶振，工作温度范围：-40℃至+85℃。±10 pmm的温度稳定性可用，具有超小型，轻薄型，耐热及耐环境特点。2016晶振特别适用于：可穿戴设备，小型便捷式设备，智能手机，平板电脑，微处理器时钟，蜂窝，超声波，DSP，以太网，局域网，数字电视，视频，ISDN，蜂窝电话等应用。

订购热线：0755-27838351

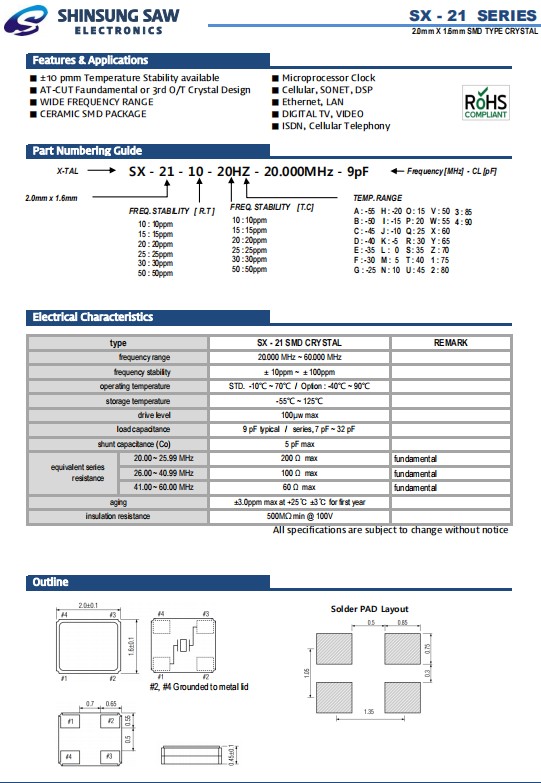

SHINSUNG新松晶体,SX-21-20-20D3-20.000MHz-9pF,数字电视6G晶振，参数表

type

SX - 21 SMD CRYSTAL

REMARK

frequency range

20.000 MHz

frequency stability

± 10ppm ~ ± 100ppm

operating temperature

STD. -10℃ ~ 70℃ / Option : -40℃ ~ 90℃

storage temperature

-55℃ ~ 125℃

drive level

100µw max

load capacitance

9 pF typical / series, 7 pF ~ 32 pF

shunt capacitance (Co)

5 pF max

equivalent series
resistance

20.00 ~ 25.99 MHz

200 Ω max

fundamental

26.00 ~ 40.99 MHz

100 Ω max

fundamental

41.00 ~ 60.00 MHz

60 Ω max

fundamental

aging

±3.0ppm max at +25℃ ±3℃ for first year

insulation resistance

500MΩ min @ 100V

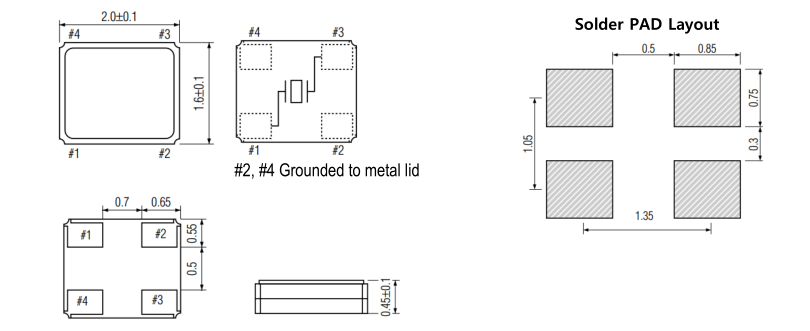

SHINSUNG新松晶体,SX-21-20-20D3-20.000MHz-9pF,数字电视6G晶振，尺寸图

SHINSUNG新松晶体,SX-21-20-20D3-20.000MHz-9pF,数字电视6G晶振

2016mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
