Statek无源晶振,CX20SCSM1-16.0M,30/50/I,9pF,导航仪6G晶振

频率：16.000MHz

尺寸：2.5 x 1.2mm

Statek无源晶振,CX20SCSM1-16.0M,30/50/I,9pF,导航仪6G晶振，美国进口晶振，Statek斯塔克SMD晶振，型号：CX20，编码为：CX20SCSM1-16.0M,30/50/I，频率为：16.000MHz，小体积晶振尺寸：2.5 x 1.2mm，两脚贴片晶振，石英晶振，无源贴片晶振，石英晶体谐振器。具有超小型，轻薄型，高性能，基本模式，高冲击和振动存活率，优异的老化特性，AT-Cut石英晶体设计和制造的高可靠性应用，可进行全面军事测试。应用程序：医学的：超低功耗无线通信，医疗遥测（MICS，BLE），心律管理，神经刺激器，防守：智能弹药，制导与导航，工业的：通讯设备，变送器，脉冲发生器，跟踪信标，野生动物遥测等。

订购热线：0755-27838351

Statek无源晶振,CX20SCSM1-16.0M,30/50/I,9pF,导航仪6G晶振，参数表

Fundamental Frequency	16.0 MHz	24.0 MHz
Motional Resitance R1 (Ω)	150	50
Motional Capacitance C1 (fF)	1.2	1.6
Quality Factor Q	60,000	80,000
Shunt Capacitance C0 (pF)	0.7	0.8
Calibration Tolerance1	±30 ppm, or tighter as required
Load Capacitance	9 pF (unless specified otherwise)
Drive Level	100 µW MAX
Frequency-Temperature Stability1,2	±50 ppm to ±10 ppm (Commercial)
	±100 ppm to ±30 ppm (Industrial)
	±100 ppm to ±30 ppm (Military)
Aging, First Year	3 ppm MAX
Shock Survival3	5,000 g, 0.3 ms, 1/2 sine
Vibration Survival4	20 g, 10-2,000 Hz swept sine
Operating Temperature Range	-10°C to +70°C (Commercial)
	-40°C to +85°C (Industrial)
	-55°C to +125°C (Military)
Storage Temperature Range	-55°C to +125°C
Max Process Temperature	260°C for 20 seconds
Moisture Sensitivity Level (MSL)	This component is hermetically sealed and is not moisture sensitive.

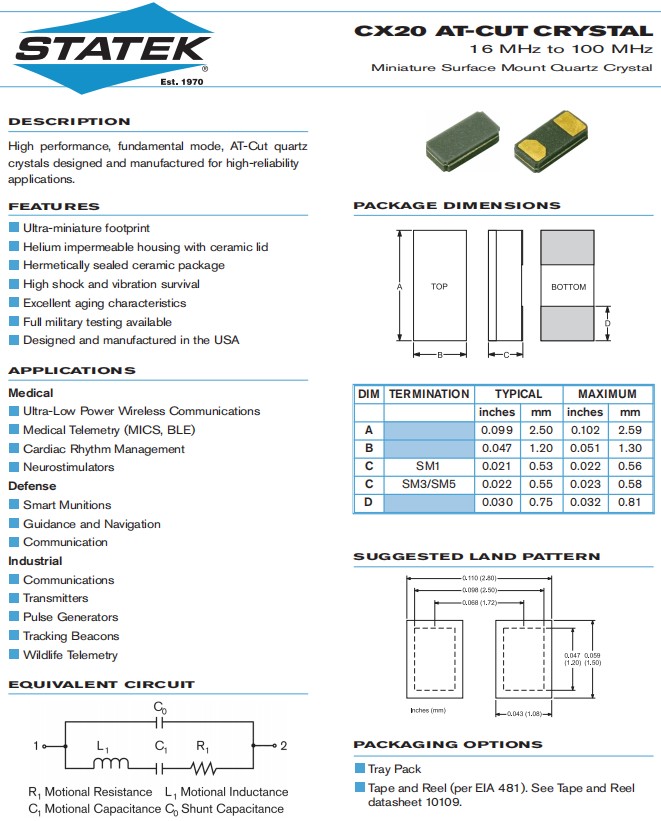

Statek无源晶振,CX20SCSM1-16.0M,30/50/I,9pF,导航仪6G晶振，尺寸图

Statek无源晶振,CX20SCSM1-16.0M,30/50/I,9pF,导航仪6G晶振

产品特点：
超小型占地面积
带陶瓷盖的不透氦外壳
密封陶瓷包装
高冲击和振动存活率
优异的老化特性
可进行全面军事测试
应用：超低功率无线通信，医学遥测（MICS，BLE），通讯设备晶振，心律管理，神经刺激器，智能弹药，引导和导航，发射器，脉冲发生器，跟踪信标，野生动物遥测

Statek无源晶振,CX20SCSM1-16.0M,30/50/I,9pF,导航仪6G晶振

STATEK晶振公司在1970年开创了石英晶体,时钟振荡器的微小型技术,给频率控制行业带来了革命性的变化.时至今日Statek公司依旧注重品质,专注服务不断改进,致力于研发生产超薄,超小型石英晶振,贴片晶振,石英晶体,有源振荡器,温补晶体振荡器以及传感器等器件,产品均在美国研发设计,制造,检测.
