ConnorWinfield晶振CS-043,CS-043-048.0M石英晶体谐振器

频率：48MHZ

尺寸：3.2*2.5mm

ConnorWinfield晶振CS-043,CS-043-048.0M石英晶体谐振器,康纳温菲尔德晶振,美国晶振,石英晶体,SMD晶振,石英贴片晶振,型号CS-043,编码CS-043-048.0M是一款金属面四脚贴片型的音叉晶体,尺寸为3225mm,频率为40MHZ,负载电容10pF,精度30ppm,工作温度-40°C~+85°C,产品具备良好的稳定性能和耐压性能,十分适合用于智能家居,通信模块,蓝牙音响,仪器仪表等产品.
CS-044-054.0M晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.

订购热线：0755-27838351

ConnorWinfield晶振CS-043,CS-043-048.0M石英晶体谐振器,康纳温菲尔德晶振,美国晶振,石英晶体,SMD晶振,石英贴片晶振,型号CS-043,编码CS-043-048.0M是一款金属面四脚贴片型的无源晶振,尺寸为3225mm,频率为48MHZ,负载电容8pF,精度±15ppm,工作温度-40°C~+85°C,产品具备良好的稳定性能和耐压性能,十分适合用于智能家居,通信模块,蓝牙音响,仪器仪表等产品.
CS-044-054.0M晶振的真空封装技术：是指SMD石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.ConnorWinfield晶振CS-043,CS-043-048.0M石英晶体谐振器

CS-043-048.0M晶振参数表

ConnorWinfield晶振	单位	CS-043晶振	石英晶振基本条件
标准频率	f_nom	40MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	1.0μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±15 × 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.muratacrystal.com/
频率温度特征	f_tem	±25 × 10-6	超出标准的规格请联系我们.
负载电容	CL	10pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	20 Ohms	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3 × 10-6 / year Max.	+25°C,第一年

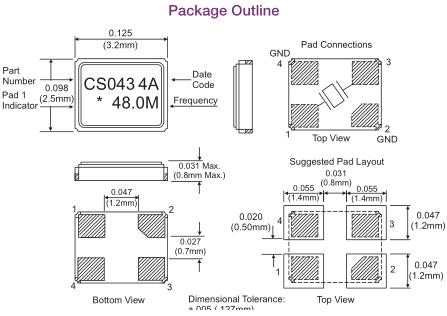

ConnorWinfield晶振CS-043,CS-043-048.0M石英晶体谐振器 尺寸图
CS-043,CS-043-048.0M晶振使用注意事项

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。ConnorWinfield晶振CS-043,CS-043-048.0M石英晶体谐振器
装载
SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到贴片石英晶振产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）,时钟无铅晶振内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。ConnorWinfield晶振CS-043,CS-043-048.0M石英晶体谐振器

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Type 系列	Frequency	Frequency Stability频率稳定度	Size / Dimension 尺寸
CS-043-048.0M	Connor-Winfield	CS-043	MHz Crystal	48MHz	±25ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
CS-043-048.0M	Connor-Winfield	CS-043	MHz Crystal	48MHz	±25ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
CS-043-048.0M	Connor-Winfield	CS-043	MHz Crystal	48MHz	±25ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
CS-044-054.0M	Connor-Winfield	CS-044	MHz Crystal	54MHz	±25ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
CS-044-054.0M	Connor-Winfield	CS-044	MHz Crystal	54MHz	±25ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
CS-044-054.0M	Connor-Winfield	CS-044	MHz Crystal	54MHz	±25ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
