康纳温菲尔德晶振CS-044,CS-044-054.0M无源晶体

频率：54MHZ

尺寸：3.2*2.5mm

康纳温菲尔德晶振CS-044,CS-044-054.0M无源晶体,ConnorWinfield晶振,无源晶体,石英晶体谐振器,SMD晶振,石英晶体,型号CS-044,编码CS-044-054.0M是一款金属面贴片型的石英贴片晶振,尺寸为3225mm,频率54MHZ,精度15ppm,负载电容8pF,工作温度-40~+85°C具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,产品被广泛用于无线网络,蓝牙音响,通信产品等领域.
CS-023-114.285M晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.

订购热线：0755-27838351

康纳温菲尔德晶振CS-044,CS-044-054.0M无源晶体,ConnorWinfield晶振,无源晶体,石英晶体谐振器,SMD晶振,石英晶体,型号CS-044,编码CS-044-054.0M是一款金属面贴片型的石英贴片晶振,尺寸为3225mm,频率54MHZ,精度15ppm,负载电容8pF,工作温度-40~+85°C具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,产品被广泛用于无线网络,蓝牙音响,通信产品等领域.
CS-023-114.285M无源晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.康纳温菲尔德晶振CS-044,CS-044-054.0M无源晶体

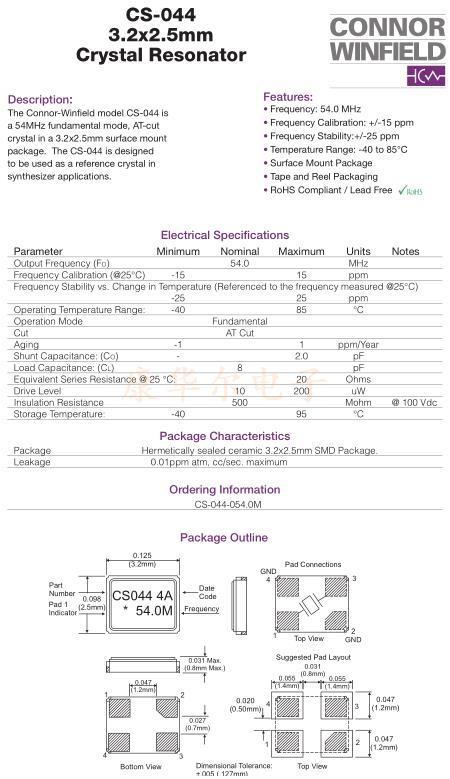

CS-044-054.0M晶振参数表

ConnorWinfield晶振	单位	CS-044晶振	石英晶振基本条件
标准频率	f_nom	54MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	50μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±15ppm(标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±25 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	20 Ohms	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

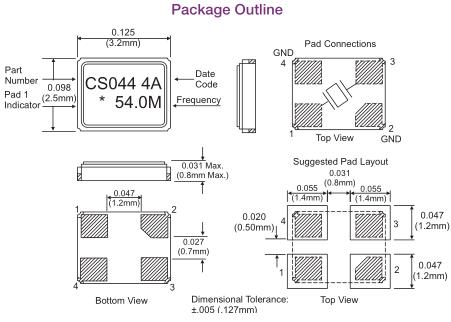

康纳温菲尔德晶振CS-044,CS-044-054.0M无源晶体 尺寸图

CS-044-054.0M晶振使用注意事项

耐焊性

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD石英晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
PCB设计指导:

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 康纳温菲尔德晶振CS-044,CS-044-054.0M无源晶体

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏.

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Type 系列	Frequency	Frequency Stability频率稳定度	Size / Dimension 尺寸
CS-023-114.285M	Connor-Winfield	CS-023	MHz Crystal	114.285MHz	±20ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
CS-023-114.285M	Connor-Winfield	CS-023	MHz Crystal	114.285MHz	±20ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
CS-023-114.285M	ConnorWinfield晶振	CS-023	MHz Crystal	114.285MHz	±20ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
CS-044-054.0M	Connor-Winfield	CS-044	MHz Crystal	54MHz	±25ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
CS-044-054.0M	Connor-Winfield	CS-044	MHz Crystal	54MHz	±25ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
CS-044-054.0M	Connor-Winfield	CS-044	MHz Crystal	54MHz	±25ppm	0.126" L x 0.098" W (3.20mm x 2.50mm)
