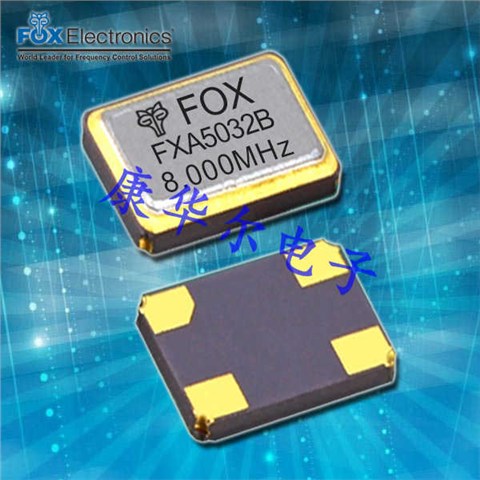

FOX晶振C5BQ,FQ5032BR-24.000无源贴片晶体

FOX晶振C5BQ,FQ5032BR-24.000无源贴片晶体,福克斯晶振,欧美进口晶振,石英晶体,无源晶振,贴片石英晶振,贴片谐振器,型号C5BQ,编码FQ5032BR-24.000是一款金属面贴片型的音叉晶体,尺寸为5032mm,频率24MHZ,精度30ppm,负载20pF,工作温度-40~+85°C,采用先进的生产技术匠心打磨而成,具备高质量高性能的特点,非常适合于仪器仪表,智能家居,网络设备,无线模块等领域.
FQ5032BR-16.000石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.FOX晶振C5BQ,FQ5032BR-24.000无源贴片晶体

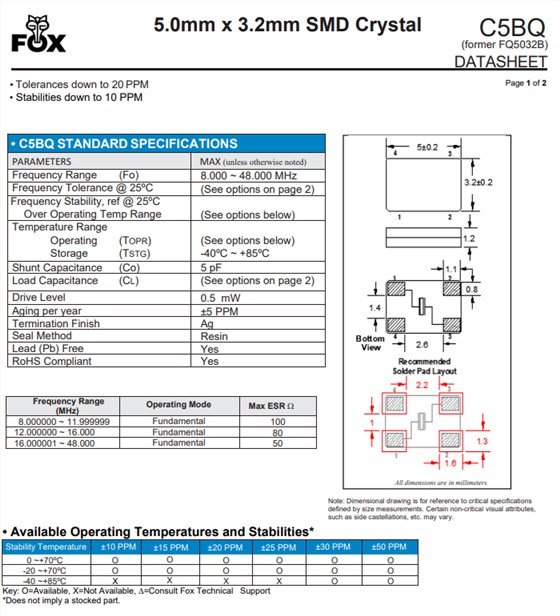

FQ5032BR-24.000晶振参数表

FOX晶振	单位	C5BQ晶振	石英晶振基本条件
标准频率	f_nom	24MHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW～100μW
频率公差	f_— l	±30ppm(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	20pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	50 kOhms	-40°C —+85°C,DL = 100μW
频率老化	f_age	±5× 10-6/ year Max.	+25°C,第一年

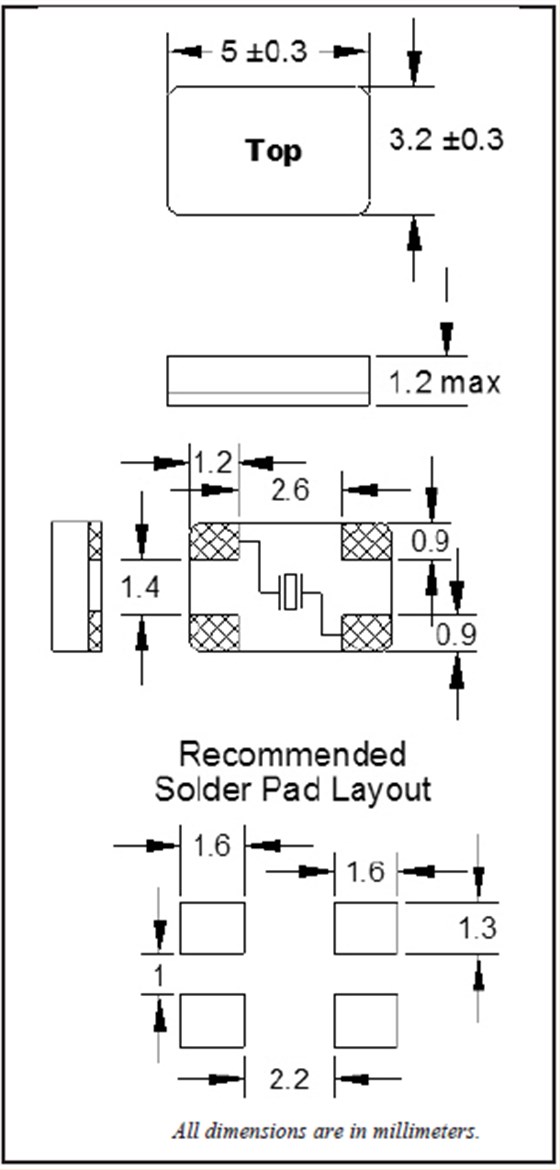

FOX晶振C5BQ,FQ5032BR-24.000无源贴片晶体尺寸图
FQ5032BR-24.000晶振使用注意事项

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。FOX晶振C5BQ,FQ5032BR-24.000无源贴片晶体
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD产品
SMD石英晶振产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到无源贴片晶振产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）,压电石英晶振内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。FOX晶振C5BQ,FQ5032BR-24.000无源贴片晶体
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Type 系列	Frequency	Frequency Stability频率稳定度
FQ5032B-12.000	FOX晶振	C5BQ	MHz Crystal	12MHz	±30ppm
FQ5032B-12.000	FOX晶振	C5BQ	MHz Crystal	12MHz	±30ppm
FQ5032B-12.000	FOX晶振	C5BQ	MHz Crystal	12MHz	±30ppm
FQ5032B-25.000	FOX晶振	C5BQ	MHz Crystal	25MHz	±30ppm
FQ5032B-25.000	FOX晶振	C5BQ	MHz Crystal	25MHz	±30ppm
FQ5032B-25.000	FOX晶振	C5BQ	MHz Crystal	25MHz	±30ppm
FQ5032B-20.000	FOX晶振	C5BQ	MHz Crystal	20MHz	±30ppm
FQ5032B-20.000	FOX晶振	C5BQ	MHz Crystal	20MHz	±30ppm
FQ5032B-20.000	FOX晶振	C5BQ	MHz Crystal	20MHz	±30ppm
FQ5032B-18.432	FOX晶振	C5BQ	MHz Crystal	18.432MHz	±30ppm
FQ5032B-18.432	FOX晶振	C5BQ	MHz Crystal	18.432MHz	±30ppm
FQ5032B-18.432	FOX晶振	C5BQ	MHz Crystal	18.432MHz	±30ppm
FQ5032B-24.576	FOX晶振	C5BQ	MHz Crystal	24.576MHz	±30ppm
FQ5032B-24.576	FOX晶振	C5BQ	MHz Crystal	24.576MHz	±30ppm
FQ5032B-24.576	FOX晶振	C5BQ	MHz Crystal	24.576MHz	±30ppm
FQ5032B-24.000	FOX晶振	C5BQ	MHz Crystal	24MHz	±30ppm
FQ5032B-24.000	FOX晶振	C5BQ	MHz Crystal	24MHz	±30ppm
FQ5032B-24.000	FOX晶振	C5BQ	MHz Crystal	24MHz	±30ppm
FQ5032B-16.000	FOX晶振	C5BQ	MHz Crystal	16MHz	±30ppm
FQ5032B-16.000	FOX晶振	C5BQ	MHz Crystal	16MHz	±30ppm
FQ5032B-16.000	FOX晶振	C5BQ	MHz Crystal	16MHz	±30ppm
FQ5032BR-25.000	FOX晶振	C5BQ	MHz Crystal	25MHz	±50ppm
FQ5032BR-25.000	FOX晶振	C5BQ	MHz Crystal	25MHz	±50ppm
FQ5032BR-25.000	FOX晶振	C5BQ	MHz Crystal	25MHz	±50ppm
FQ5032BR-12.000	FOX晶振	C5BQ	MHz Crystal	12MHz	±50ppm
FQ5032BR-12.000	FOX晶振	C5BQ	MHz Crystal	12MHz	±50ppm
FQ5032BR-12.000	FOX晶振	C5BQ	MHz Crystal	12MHz	±50ppm
FQ5032BR-20.000	FOX晶振	C5BQ	MHz Crystal	20MHz	±50ppm
FQ5032BR-20.000	FOX晶振	C5BQ	MHz Crystal	20MHz	±50ppm
FQ5032BR-20.000	FOX晶振	C5BQ	MHz Crystal	20MHz	±50ppm
FQ5032BR-24.000	FOX晶振	C5BQ	MHz Crystal	24MHz	±50ppm
FQ5032BR-24.000	FOX晶振	C5BQ	MHz Crystal	24MHz	±50ppm
FQ5032BR-24.000	FOX晶振	C5BQ	MHz Crystal	24MHz	±50ppm
FQ5032BR-10.000	FOX晶振	C5BQ	MHz Crystal	10MHz	±30ppm
FQ5032BR-10.000	FOX晶振	C5BQ	MHz Crystal	10MHz	±30ppm
FQ5032BR-10.000	FOX晶振	C5BQ	MHz Crystal	10MHz	±30ppm
FQ5032BR-16.000	FOX晶振	C5BQ	MHz Crystal	16MHz	±50ppm
FQ5032BR-16.000	FOX晶振	C5BQ	MHz Crystal	16MHz	±50ppm
FQ5032BR-16.000	FOX晶振	C5BQ	MHz Crystal	16MHz	±50ppm
FQ5032B-19.6608	FOX晶振	C5BQ	MHz Crystal	19.6608MHz	±30ppm
FQ5032B-14.7456	FOX晶振	C5BQ	MHz Crystal	14.7456MHz	±30ppm
FQ5032B-14.7456	FOX晶振	C5BQ	MHz Crystal	14.7456MHz	±30ppm
FQ5032B-14.7456	FOX晶振	C5BQ	MHz Crystal	14.7456MHz	±30ppm
FQ5032B-10.000	FOX晶振	C5BQ	MHz Crystal	10MHz	±30ppm
