FOX晶振FX122,FX122-327音叉晶体,福克斯晶振,SMD晶振,无源晶体,欧美晶振,无源贴片晶振,贴片谐振器,型号FX122,FX122-327是一款贴片型的水晶振动子,尺寸为3215mm,频率32.768KHZ,精度20ppm,负载12.5pF,工作温度-40~+85°C,采用尖端的生产技术匠心打磨而成,比较适合用于无线设备,网络电子,时钟应用等领域.
FX135A-327 32.768KHZ时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.FOX晶振FX122,FX122-327音叉晶体,福克斯晶振
FX122-327晶振参数表
|
FOX晶振 |
单位 |
FX122晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作温度 |
T_use |
-40°C～+85°C |
标准温度 |
|
激励功率 |
DL |
50μW Max. |
推荐:1μW～100μW |
|
频率公差 |
f_— l |
±20ppm(标准) |
+25°C对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
/ |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12.5pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
90 Ohms |
-40°C —+85°C,DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6/ year Max. |
+25°C,第一年 |

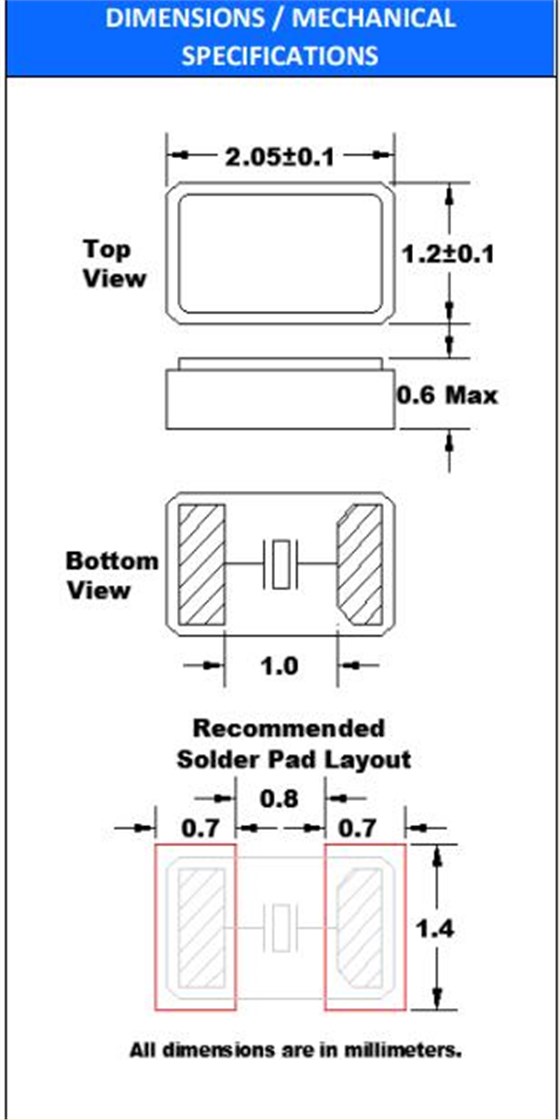

- FOX晶振FX122,FX122-327音叉晶体,福克斯晶振尺寸图
-
-
FX122-327晶振 使用注意事项
耐焊性
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对贴片石英晶振产品甚至SMD晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。FOX晶振FX122,FX122-327音叉晶体,福克斯晶振
PCB设计指导:
(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。FOX晶振FX122,FX122-327音叉晶体,福克斯晶振
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存金属面晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些无源晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。
(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏.
| Manufacturer Part Number原厂编码 | Manufacturer厂家 | Series型号 | Type 系列 | Frequency | Frequency Stability频率稳定度 |
| FX135A-327 | FOX晶振 | FX135A | kHz Crystal (Tuning Fork) | 32.768kHz | - |
| FX135A-327 | FOX晶振 | FX135A | kHz Crystal (Tuning Fork) | 32.768kHz | - |
| FX135A-327 | FOX晶振 | FX135A | kHz Crystal (Tuning Fork) | 32.768kHz | - |
| FX252BS-16.000 | FOX晶振 | FX252B | MHz Crystal | 16MHz | ±50ppm |
| FX252BS-16.000 | FOX晶振 | FX252B | MHz Crystal | 16MHz | ±50ppm |
| FX252BS-16.000 | FOX晶振 | FX252B | MHz Crystal | 16MHz | ±50ppm |
| FX425B-12.000 | FOX晶振 | FX425B | MHz Crystal | 12MHz | ±50ppm |
| FX425B-12.000 | FOX晶振 | FX425B | MHz Crystal | 12MHz | ±50ppm |
| FX425B-12.000 | FOX晶振 | FX425B | MHz Crystal | 12MHz | ±50ppm |
| FX252BS-24.000 | FOX晶振 | FX252B | MHz Crystal | 24MHz | ±50ppm |
| FX252BS-24.000 | FOX晶振 | FX252B | MHz Crystal | 24MHz | ±50ppm |
| FX252BS-24.000 | FOX晶振 | FX252B | MHz Crystal | 24MHz | ±50ppm |
| FX122-327 | FOX贴片晶振 | FX122 | kHz Crystal (Tuning Fork) | 32.768kHz | - |
| FX122-327 | FOX晶振 | FX122 | kHz Crystal (Tuning Fork) | 32.768kHz | - |
| FX122-327 | FOX晶振 | FX122 | kHz Crystal (Tuning Fork) | 32.768kHz | - |
| FX252BS-20.000 | FOX晶振 | FX252B | MHz Crystal | 20MHz | ±50ppm |
| FX425B-16.000 | FOX晶振 | FX425B | MHz Crystal | 16MHz | ±50ppm |
| 603-12-67 | FOX晶振 | FX325BS | MHz Crystal | 12MHz | ±50ppm |
| 617-24.572675-1 | FOX晶振 | FX216B | MHz Crystal | 24.572675MHZ | ±50ppm |
| FX425B-20.000 | FOX晶振 | FX425B | MHz Crystal | 20MHz | ±50ppm |
| FX425B-24.000 | FOX晶振 | FX425B | MHz Crystal | 24MHz | ±50ppm |
| FX425B-24.576 | FOX晶振 | FX425B | MHz Crystal | 24.576MHz | ±50ppm |
| 603-25-203 | FOX晶振 | FX325BS | MHz Crystal | 25MHz | ±50ppm |
| 603-40-48 | FOX晶振 | FX325BS | MHz Crystal | 40MHz | ±20ppm |
| 603-25-261 | FOX晶振 | FX325BS | MHz Crystal | 25MHz | ±20ppm |
