玛居礼晶振,压控温补晶振,VM572T晶振,OSC压控温补贴片晶振

玛居礼晶振,压控温补晶振,VM572T晶振,OSC压控温补贴片晶振玛居礼晶振,压控温补晶振,VM572T晶振,OSC压控温补贴片晶振

产品简介

压控温补晶体振荡器系列,VC-TCXO产品内部晶片焊接模式采用了,高精密点胶技术:晶片胶点的位置,大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用,使晶片的点胶的精度在±0.02mm之内.

产品详情

Japan1

玛居礼晶振,压控晶振,VM572T晶振,OSC压控温补贴片晶振.具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.目前的VC-TCXO采用了离子刻蚀调频技术:比目前一般使用的真空蒸镀方式调频,主要在产品参数有以下提升:1.微调后调整频率能控制在±2ppm,一般只能保持在±5ppm;2.产品的激励功率相关性参数有大幅提升;3.产品的长期老化率可保证在±2ppm之内

玛居礼电波工业(股)公司已有40年历史,是台湾晶振厂家第一家生产制造高性能有源晶体的厂商.惟电子工业用石英晶振制品有极大之演变,体积小型化,套装也由引线型变成表面实装型,频率范围也扩大到几KHz到几百MHz,且精密度也以百万分之计算,其功用也扩展到电子通信情报及航太技术之用.本公司随着市场之需求,不断改进及研究开发新产品及生产技术,并追求稳定精良之品质,以期符合顾客之要求.

Japan2

玛居礼晶振

标示

VM572T晶振

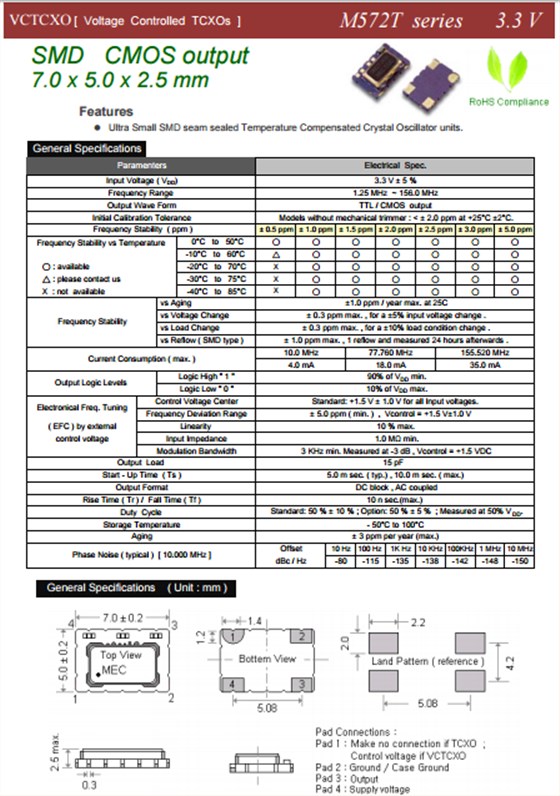

晶振基本信息对照表

标准范围

f0

1.25~156MHZ

電源電圧

Vcc

3.3Voption

输出电流

Icc

3.5 mA max.

Vcc=3.3V

频率负载


15pF

CMOS出力

标准频率偏差

f_tol

± 0.5 ppm, ± 1.0 ppm, ± 1.5 ppm, ± 2.0 ppm, ± 2.5 ppm ,± 3.0 ppm, ± 5.0 ppm×10-6 max.

初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.

50% Vcc

对称

SYM

40%~60%


标准时间

tr/tf

12 ns max.(1.8~80MHz)

10%Vcc~90%、CMOS

Japan3

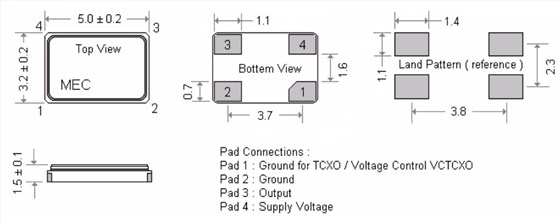

VM53T

Japan4

进口电压温度补偿晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些石英晶体振荡器产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对智能手机晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保智能手机晶振产品未撞击机器或其他电路板等.

控制板晶振和实时时钟模块:

所有通信专用有源晶振和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致7050晶振会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将压控温补晶振输出负载安装在尽可能靠近振荡器的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致游戏机晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请

未用输入终端连接到VCC或GND.

热影响

重复的温度巨大变化可能会降低受损害的CMOS输出晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

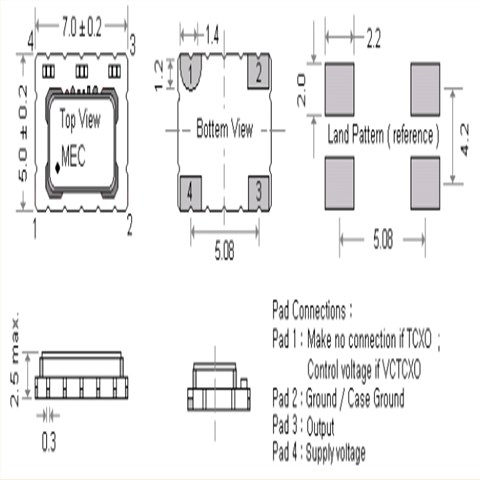

VM572T

Japan5
