RAKON晶振,贴片晶振,RSX-11晶振,压电石英晶振

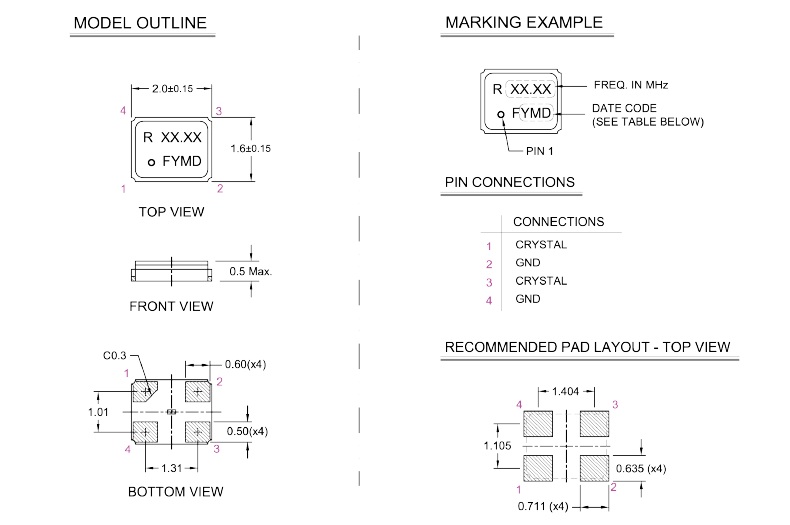

频率：19.200MHz~52.000MHz

尺寸：2.0*1.6*0.5mm

小体积贴片2016mm晶振,外观小型,表面贴片型石英晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型(2.0×1.6×0.5mmtyp.)具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

订购热线：0755-27838351

RAKON晶振,贴片晶振,RSX-11晶振,压电石英晶振

RAKON晶振,贴片晶振,RSX-11晶振,压电石英晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

自20世纪90年代初以来,瑞康一直处于全球导航卫星系统(GNSS)技术和行业的前沿.当时瑞康推出了最小的1 ppm稳定振荡器.瑞康晶振的空间市场频率控制解决方案必须满足极端的环境挑战极端的温度,空间辐射,振动和巨大的阻力.尽管如此,它们必须运行良好,因为失败不是一个选择. 瑞康在空间和高可靠性市场成立为世界领先企业,是美国最大的晶振厂家,也是欧洲航天局(ESA)对空间级振荡器的首选供应商.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,贴片晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

RAKON晶振,贴片晶振,RSX-11晶振,压电石英晶振

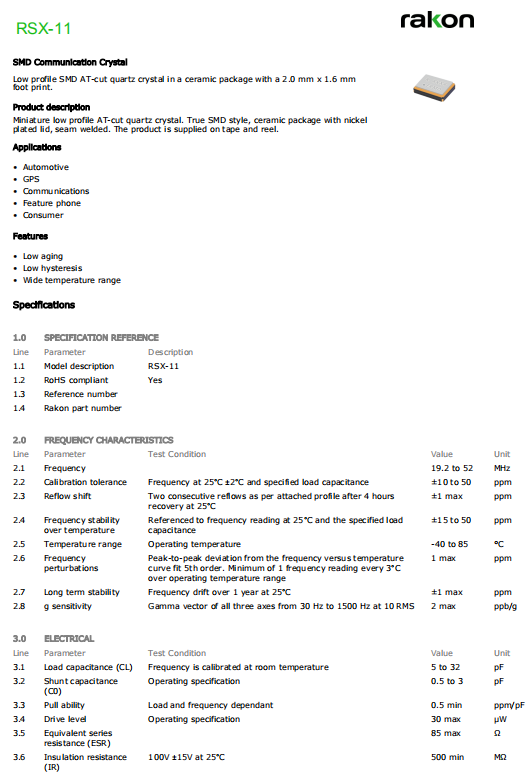

RAKON晶振规格	单位	RSX-11晶振	石英晶振基本条件
标准频率	f_nom	19.200MHz~52.000MHz	标准频率
储存温度	T_stg	-55℃~+105℃	裸存
工作温度	T_use	-40℃~+85℃	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±15ppm~±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	5.0pF~32pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

RAKON晶振,贴片晶振,RSX-11晶振,压电石英晶振

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害音叉谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

激励功率

在晶体单元上施加过多驱动力,会导致2016晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).
