NDK晶振,贴片晶振,NX3215SA晶振,移动通信小体积进口晶振

频率：32.768KHZ

尺寸：3.2*1.5mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.

订购热线：0755-27838351

NDK集团会针对以下5个产品群,迅速对应市场的动向,强化新产品的开发和市场的投入.

① 产业用高附加价值产品

开发小型贴片晶振、高频振荡器、超低相位噪声振荡器等的产业用高附加价值产品并扩大其销售.

② 车载用高信赖产品

在ADAS(先进驾驶辅助系统)所使用的车载相机和倒车雷达、远程信息处理等用途,晶体元器件的需求也呈现增加的趋势.因此,我们会开发TCXO(温度补偿晶体振荡器)、ICXO(钟用晶体振荡器)、SAW器件等的车载用高信赖性产品并扩大其销售.

③ SAW器件

为对应通信方式的多样化和新的频率使用,高品质石英晶振 器件的需求也呈扩大的趋势.在SAW器件在移动体通信市场的正式量产展开的同时,我们会活用以往在车载市场和客户间建立起来的信赖关系和经验,让这个产品也进入车载市场.

NDK晶振,贴片晶振,NX3215SA晶振,移动通信小体积进口晶振.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除3215晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.NDK晶振,贴片晶振,NX3215SA晶振,移动通信小体积进口晶振

NDK晶振	单位	NX3215SA晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20ppm(标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF/9pF/12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

NDK晶振NX3215SA晶振系列代码表

原厂编码	厂家	型号	系列	Frequency
NX3215SA-32.768K-STD-MUA-8	NDK America, Inc.	NX3215SA	kHz Crystal (Tuning Fork)	32.768kHz
NX3215SA-32.768K-STD-MUA-8	NDK America, Inc.	NX3215SA	kHz Crystal (Tuning Fork)	32.768kHz
NX3215SA-32.768K-STD-MUA-8	NDK America, Inc.	NX3215SA	kHz Crystal (Tuning Fork)	32.768kHz
NX3215SA-32.768K-STD-MUA-9	NDK America, Inc.	NX3215SA	kHz Crystal (Tuning Fork)	32.768kHz

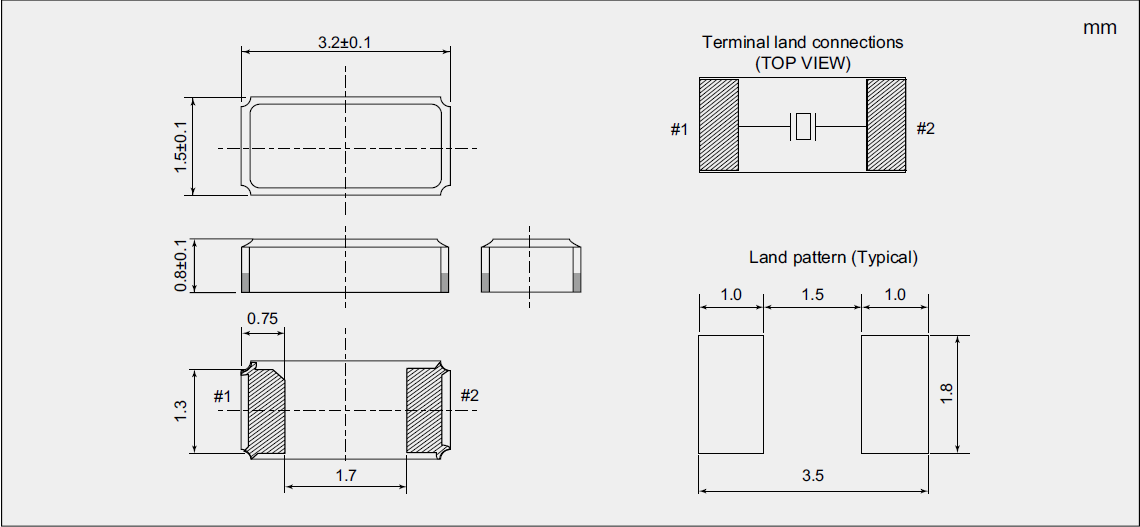

NX3215SA_3.2_1.5

Japan4

通电

不建议从中间电位和/或极快速通电,否则会导致32.768K晶振无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

撞击

虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

更多信息请查看晶振料号
