NDK晶振,贴片晶振,NX5032SA晶振,通信基站晶体谐振器

频率：11~40MHZ

尺寸：5.0*3.2mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.

订购热线：0755-27838351

NDK集团作为频率的综合生产企业,为了向客户提供高信赖性品质的产品,我们始终追求最高品质的产品生产和服务,以「通过对客户的服务,为社会繁荣和世界和平作贡献」这样的公司创业理念作为我们的使命,今后也会为社会的[安全,安心,舒适]作出贡献.请各位继续给予我们支持！

符合法律法规的要求

NDK晶振遵守法规和监管要求,从事环保石英晶振产品的开发.

环境政策,在其业务活动的所有领域,从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,NDK集团业务政策促进普遍信任的环境管理活动.

NDK晶振将:

通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的.

有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环.

通过开展节能活动和减少二氧化碳排放防止全球变暖.

避免采购高品质石英晶振或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产.

遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求.

根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进.在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识.确保公众环境保护活动的信息公开.NDK晶振,贴片晶振,NX5032SA晶振,通信基站晶体谐振器

NDK晶振,贴片晶振,NX5032SA晶振,通信基站晶体谐振器智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机晶振,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用

1.改变频率;

2.往外界引出电极;

3.改变电阻;

4.抑制杂波.

第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于智能手机晶振的电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.NDK晶振,贴片晶振,NX5032SA晶振,通信基站晶体谐振器

NDK晶振	单位	NX5032SA晶振	石英晶振基本条件
标准频率	f_nom	11~40MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-20°C ～ +75°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10ppm(标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.muratacrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	10pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10^-6 / year Max.	+25°C,第一年

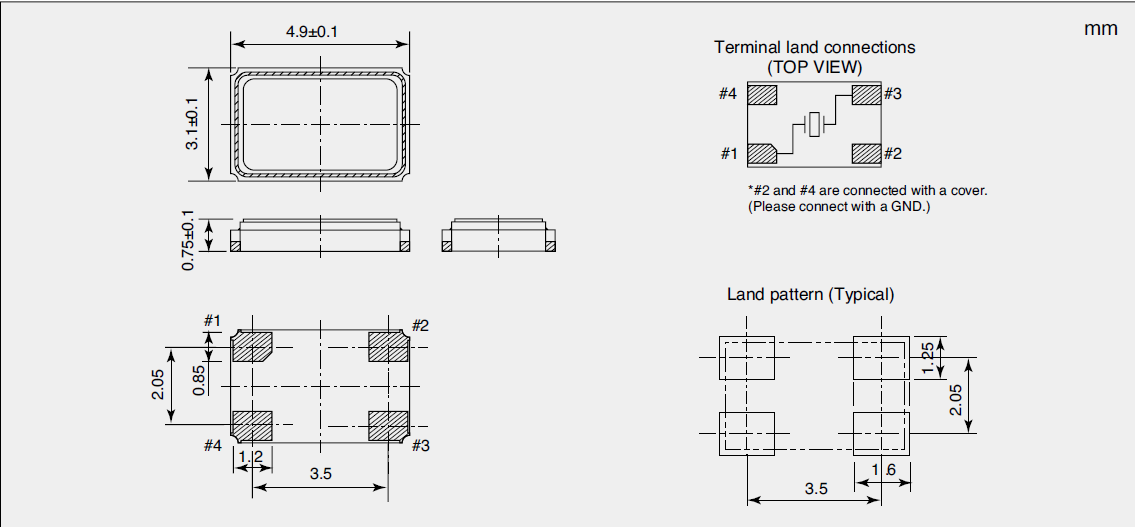

NX5032SA-5.0_3.2

NDK晶振5.0*3.2mm晶振系列代码表

原厂编码	厂家	型号	系列	Frequency
NX5032GB-16MHZ-STD-CSK-5	NDK America, Inc.	NX5032GB	MHz Crystal	16MHz
NX5032GB-16MHZ-STD-CSK-5	NDK America, Inc.	NX5032GB	MHz Crystal	16MHz
NX5032GB-16MHZ-STD-CSK-5	NDK America, Inc.	NX5032GB	MHz Crystal	16MHz
NX5032GB-12MHZ-STD-CSK-5	NDK America, Inc.	NX5032GB	MHz Crystal	12MHz
