Pletronics晶体谐振器,SM12T-16-35.0M-20H1LK,6G蓝牙模块晶振

频率：35.000MHz

尺寸：6.0x3.5x1.0mm

Pletronics晶体谐振器,SM12T-16-35.0M-20H1LK,6G蓝牙模块晶振，美国进口晶振，Pletronics普锐特晶振，型号：SM12T系列，编码为：SM12T-16-35.0M-20H1LK，频率为：35.000MHz，小体积晶振尺寸：6.0x3.5x1.0mm，四脚晶振，无源贴片晶振，石英晶体谐振器，无铅环保晶振，工作温度范围：-40℃至+105℃，AT切割水晶。封装是自动化表面安装组装和回流实践的理想选择。具有超小型，轻薄型，耐热及耐环境特点，SM12T系列石英晶振应用于：通讯设备晶振，无线网络，蓝牙模块，无线局域网，物联网，车载电子，安防设备，医疗设备，数码电子等应用。

订购热线：0755-27838351

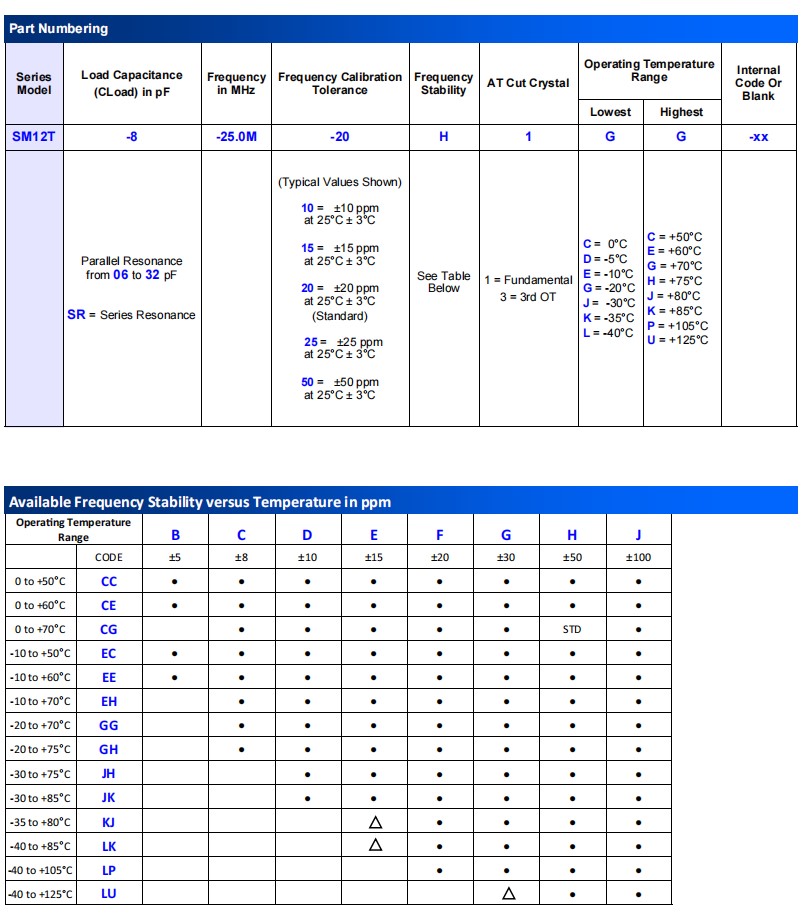

Pletronics晶体谐振器,SM12T-16-35.0M-20H1LK,6G蓝牙模块晶振，参数表

Parameter	Min	Typ	Max	Unit	Condition (Consult factory for other options)
Frequency Range		35		MHz
Calibration Frequency Tolerance	±10	-	±50	ppm	at +25°C ± 3°C, see part number guide below for available options
Frequency Stability	±5	-	±100	ppm	see part number guide below for available options
Operating Temperature Range	-40	-	125	°C	see part number guide below for available options
Storage Temperature Range	-55	-	125	°C
Equivalent Series Resistance (ESR)			60	Ω	10 MHz ≤ Freq < 16 MHz
	-	-	50		16 MHz ≤ Freq ≤ 50 MHz
			100		40 MHz ≤ Freq < 150 MHz (3rd Overtone)
Drive Level	-	-	100	µW	Use 10µW for testing
Shunt Capacitance (C0)	-	-	5	pF	Pad to Pad Capacitance
-	-		±3	ppm	for the first year
Aging at 25°C ± 3°C	-	-	±2	ppm	after the first year

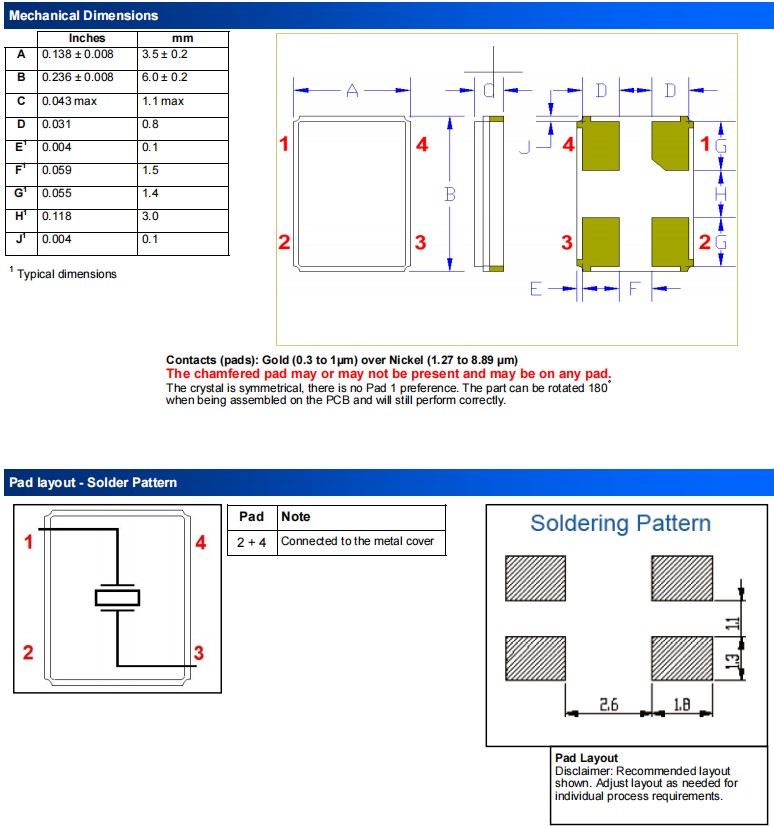

Pletronics晶体谐振器,SM12T-16-35.0M-20H1LK,6G蓝牙模块晶振，尺寸图

Pletronics晶体谐振器,SM12T-16-35.0M-20H1LK,6G蓝牙模块晶振

石英晶体谐振器是一种生活中随处可见的电子器件，诞生于20世纪20年代初，因具有较高的品质因数及良好的频率稳定性，被广泛应用于航天、通信、军事等工业领域。顾名思义，制造石英晶体谐振器的原材料就是石英，一种非常重要的压电材料。其主要特征是其原子或分子有规律排列，反映在宏观上是外形的对称性，在电场的作用下，晶体内部产生应力而形变，从而产生机械振动，获得特定的频率。
