村田晶振,MCR1210晶振,XRCED37M400FXQ52R0晶振

频率：37.4MHZ

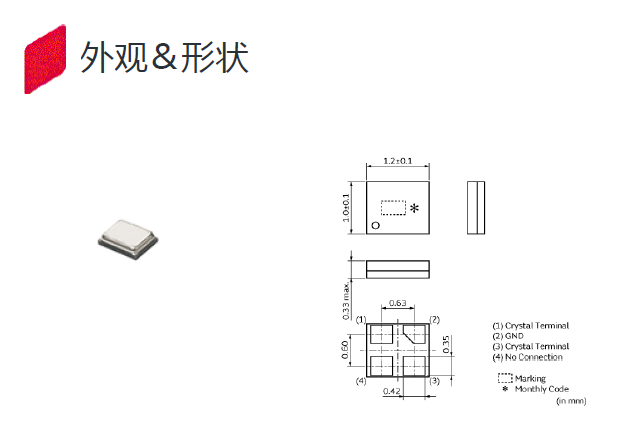

尺寸：1.2*1.0mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面SMD石英晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

村田陶瓷晶振公司是一家使用性能优异电子原料,设计、制造最先进的陶瓷晶振,陶瓷晶体谐振器,陶瓷滤波器电子元器件及多功能高密度模块的企业.不仅是手机、家电,汽车相关的应用、能源管理系统、医疗保健器材等,都有村田陶瓷晶振公司的身影.

村田陶瓷晶振自1973年在中国香港成立第一家销售公司起,至今日本村田晶振在中国已拥有19个销售据点、4个工厂以及4个研发设计基地,近距离为客户提供及时有效的服务和技术支持.村田晶振公司在中国以满足客户的要求作为企业经营的最优先课题,全体员工同心协力完成工作.

村田晶振,MCR1210晶振,XRCED37M400FXQ52R0晶振,小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升.改变了传统的生产工艺,使产品在各项参数得到了很大的改良.,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域

高精度晶片的抛光技术:是目前晶片研磨技术中表面处理技术的最高技术,最终使晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使日本进口晶振元器件的等效电阻等更接近理论值,使石英晶体元器件可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态

型号	MCR1210
频率	37.4.0000MHz
频率公差	±20ppm max. (25±3℃)
工作温度范围	-30℃ to85℃
频率温度特性	±100ppm max.
频率老化	±5ppm max./year
清洗	available
负载电容量	6pF
等效串联电阻(max.)	60Ω
驱动电平(max.)	100μW
形状	SMD

村田晶振,MCR1210晶振,XRCED37M400FXQ52R0晶振

石英晶振各项注意事项:

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

无源贴片晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.

1:机械振动的影响

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

2:PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶体振荡器产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C至+35°C,湿度25%RH至85%RH

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏. Japan5
