村田晶振,金属面贴片晶振,XRCHH16M000F1QB7P0晶振

频率：16.000MHZ

尺寸：2.5*2.0mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27838351

村田晶振,金属面贴片晶振,XRCHH16M000F1QB7P0晶振.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

自1944年创业以来,村田得到了巨大的发展,在2013年度制定的中期构想最终年度的2015年度,营业额达到了在村田的历史上具有里程碑意义的万亿日元.在此衷心感谢广大客户和各利益相关方长期以来的大力支持.在通信市场,由于智能手机所安装元件的增加,以及载波聚合技术※的普及,日本村田晶振的元件及模块的需求也在不断地提高,今后,通信市场仍将成为村田的一大支柱.为此,我们将通过供应链管理而实现的稳定供应体制,以及范围广泛的产品阵容,为通信市场提供新的价值.产品被广泛应用到数码电子产品,家用电器,比如电话机,游戏机等电子产品.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对游戏机晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

型号	XRCHH16M000F1QB7P0
频率	16.000MHz
频率公差	±10ppm max. (25±3℃)
工作温度范围	-30℃~+85℃
频率温度特性	±15ppm max.
频率老化	±1ppm max./year
清洗	Not available
负载电容量	8pF
等效串联电阻(max.)	80Ω
驱动电平(max.)	30μW
形状	SMD

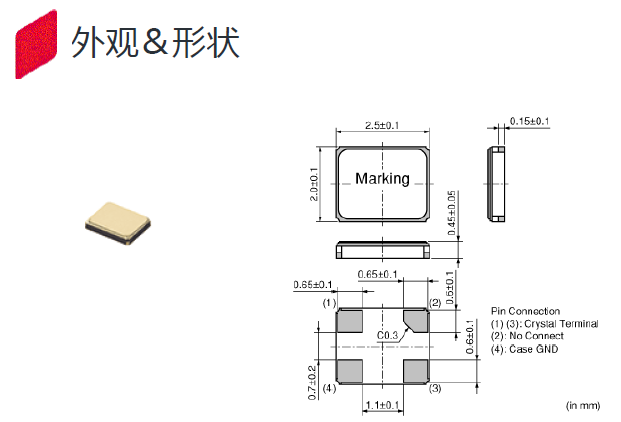

2.5_2.0

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

石英晶体振荡器和实时时钟模块:

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

负载电容

有源晶体振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容（请参阅“负载电容”章节内容）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

辐射

将贴片晶振暴露于辐射环境会导致2520晶振产品性能受到损害,因此应避免阳光长时间的照射.

静电

过高的静电可能会损坏晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

耐焊性:

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英高性能晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
