村田晶振,石英贴片晶振,XRCPB24M000F3M00R0晶振

频率：24.000MHZ

尺寸：2.0*1.6mm

2016mm体积的高性能晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

订购热线：0755-27838351

村田晶振,石英贴片晶振,XRCPB24M000F3M00R0晶振.小型表面贴片石英晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应24.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

村田的发展永无止境,而在新的发展过程中“经营理念”也将始终是各项工作的基础.我们要让分布在世界各地的全体村田员工充分理解村田的“经营理念”,使村田永远成为为客户和社会而存在的企业.世界经济的前景虽不明朗,但电子设备社会正在迅速、切实地向前发展.而这样的变化也为村田带来了新的商机.村田晶振厂家制定了新的“中期构想2018”以及“长期构想”,指明了为电子设备社会的发展做贡献的未来发展之路.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的2016晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

型号	XRCPB24M000F3M00R0
频率	24.000MHz
频率公差	±30ppm max. (25±3℃)
工作温度范围	-30℃~+85℃
频率温度特性	±40ppm max.
频率老化	±3ppm max./year
清洗	Not available
负载电容量	6pF
等效串联电阻(max.)	100Ω
驱动电平(max.)	30μW
形状	SMD

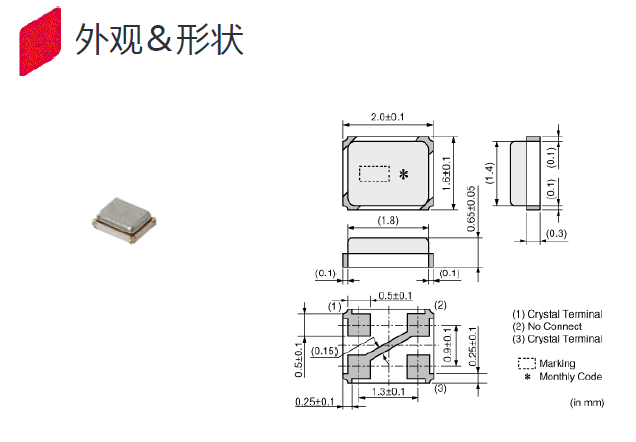

2.0-1.6

粘合剂

请勿使用可能导致晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.

静电

过高的静电可能会损坏小型智能化晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

电处理:

将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的数码家电晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.

负载电容

有源军工晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容（请参阅“负载电容”章节内容）.

机械处理

当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.如果一个强大的冲击已经给振荡器确保在使用前检查其特点.
