韩国Sunny晶体振荡器,SCO-023350BDS-27.000M,CMOS输出6G无线晶振

频率：27.000MHz

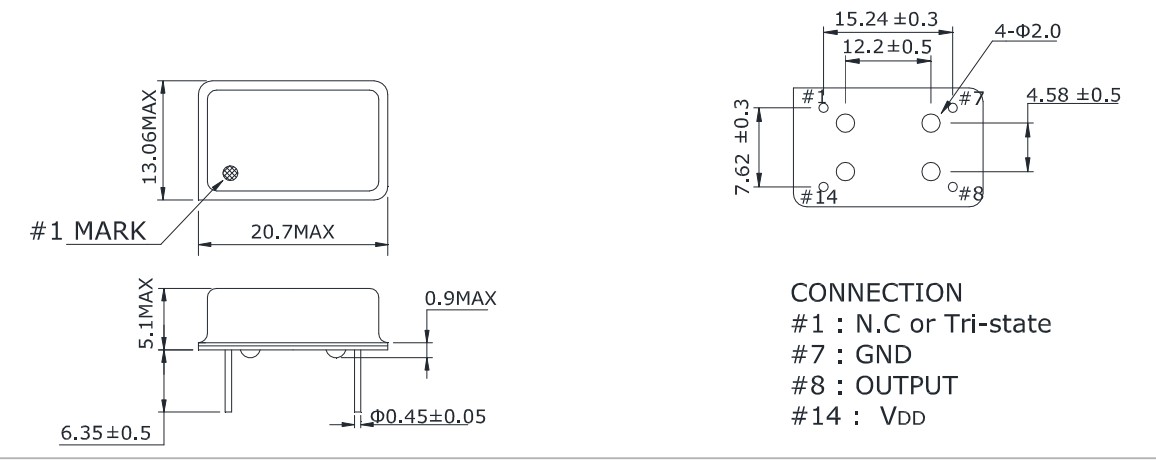

尺寸：20.7x13.6mm

韩国Sunny晶体振荡器,SCO-023350BDS-27.000M,CMOS输出6G无线晶振，韩国进口晶振，Sunny三呢石英晶振，型号SCO-02系列，编码为：SCO-023350BDS-27.000M，频率为：27.000MHz，尺寸为：20.7x13.6mm，14 PIN DIP全金属焊接包装，石英晶体振荡器，石英晶振，高性能有源晶体，无铅环保晶振，CMOS输出，工作电源电压范围 3.3V，5.0 V，可提供的自定义导线长度选项，应用于钟表、数码产品、车载数码、手机、对讲机、数码相机、MID平板电脑，光电技术等通讯设备及各种频率控制设备。

订购热线：0755-27838351

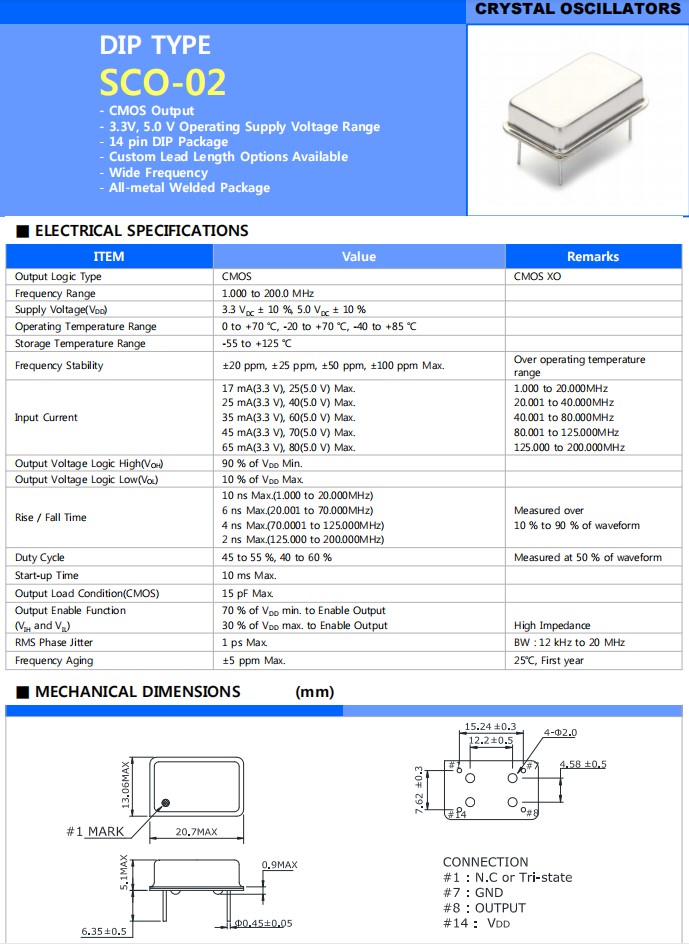

韩国Sunny晶体振荡器,SCO-023350BDS-27.000M,CMOS输出6G无线晶振 ，参数表

ITEM	Value	Remarks
Output Logic Type	CMOS	CMOS XO
Frequency Range	1.000 to 200.0 MHz
Supply Voltage(VDD)	3.3 VDC ± 10 %, 5.0 VDC ± 10 %
Operating Temperature Range	0 to +70 ℃, -20 to +70 ℃, -40 to +85 ℃
Storage Temperature Range	-55 to +125 ℃
Frequency Stability	±20 ppm, ±25 ppm, ±50 ppm, ±100 ppm Max.	Over operating temperature range
Input Current	17 mA(3.3 V), 25(5.0 V) Max. 25 mA(3.3 V), 40(5.0 V) Max. 35 mA(3.3 V), 60(5.0 V) Max. 45 mA(3.3 V), 70(5.0 V) Max. 65 mA(3 3 V), 80(5 0 V) Max	1.000 to 20.000MHz 20.001 to 40.000MHz 40.001 to 80.000MHz 80.001 to 125.000MHz 125.000 to 200 000MHz
Output Voltage Logic High(VOH)	90 % of VDD Min.
Output Voltage Logic Low(VOL)	10 % of VDD Max.
Rise / Fall Time	10 ns Max.(1.000 to 20.000MHz) 6 ns Max.(20.001 to 70.000MHz) 4 ns Max.(70.0001 to 125.000MHz) 2 ns Max (125 000 to 200 000MHz)	Measured over 10 % to 90 % of waveform
Duty Cycle	45 to 55 %, 40 to 60 %	Measured at 50 % of waveform
Start-up Time	10 ms Max.
Output Load Condition(CMOS)	15 pF Max.
Output Enable Function (VIH and VIL)	70 % of VDD min. to Enable Output 30 % of VDD max. to Enable Output	High Impedance
RMS Phase Jitter	1 ps Max.	BW : 12 kHz to 20 MHz
Frequency Aging	±5 ppm Max.	25℃, First year
