Sunny晶振,STH系列晶振,5032贴片晶振,TCXO振荡器,进口有源晶振,温补晶振

频率：10 ~ 38.4 MHz

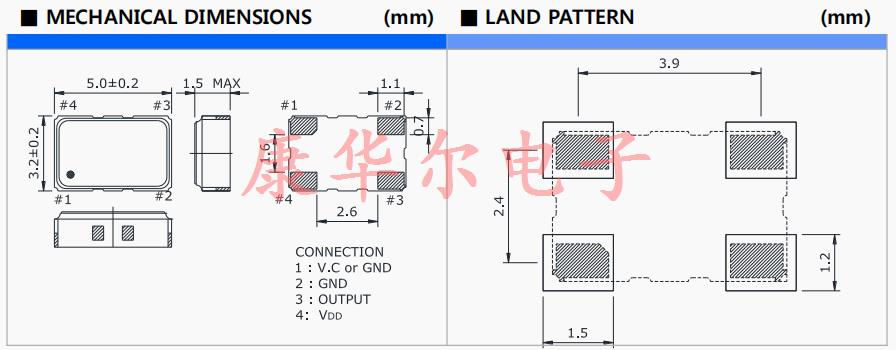

尺寸：5.00mm x 3.20mm

Sunny晶振,STH系列晶振,5032贴片晶振,TCXO振荡器,进口有源晶振,温补晶振

STH系列晶振为韩国Sunny晶振，属于是温度补偿晶体振荡器。该晶振的尺寸是5.0×3.2 mm，为5032贴片晶振，有两种输出方式，一种是Clipped Sinewave；另一种是CMOS，其频率范围都是10MHz~38.4MHz，电源电压为3.3V或者5V，工作温度范围是-40 to +85 ℃，储存温度范围是-40 to +85 ℃，进口有源晶振，四脚贴片晶振，TCXO振荡器。主要应用于移动手机（WIMAX、CDMA、WCDMA）、GPS等。温度补偿晶体振荡器又称温补晶振，是在一定的温度范围内通过一定的补偿方式，而保持晶体振荡器的输出频率在一定的精度范围内的晶体振荡器。

订购热线：0755-27838351

Sunny晶振,STH系列晶振,5032贴片晶振,TCXO振荡器,进口有源晶振,温补晶振

STH系列晶振为韩国Sunny晶振，属于是温度补偿晶体振荡器。该晶振的尺寸是5.0×3.2 mm，为5032贴片晶振，有两种输出方式，一种是Clipped Sinewave；另一种是CMOS，其频率范围都是10MHz~38.4MHz，电源电压为3.3V或者5V，工作温度范围是-40 to +85 ℃，储存温度范围是-40 to +85 ℃，进口有源晶振，四脚贴片晶振，TCXO振荡器。主要应用于移动手机（WIMAX、CDMA、WCDMA）、GPS等。温度补偿晶体振荡器又称温补晶振，是在一定的温度范围内通过一定的补偿方式，而保持晶体振荡器的输出频率在一定的精度范围内的晶体振荡器。

Japan2 Sunny晶振,STH系列晶振,5032贴片晶振,TCXO振荡器,进口有源晶振,温补晶振

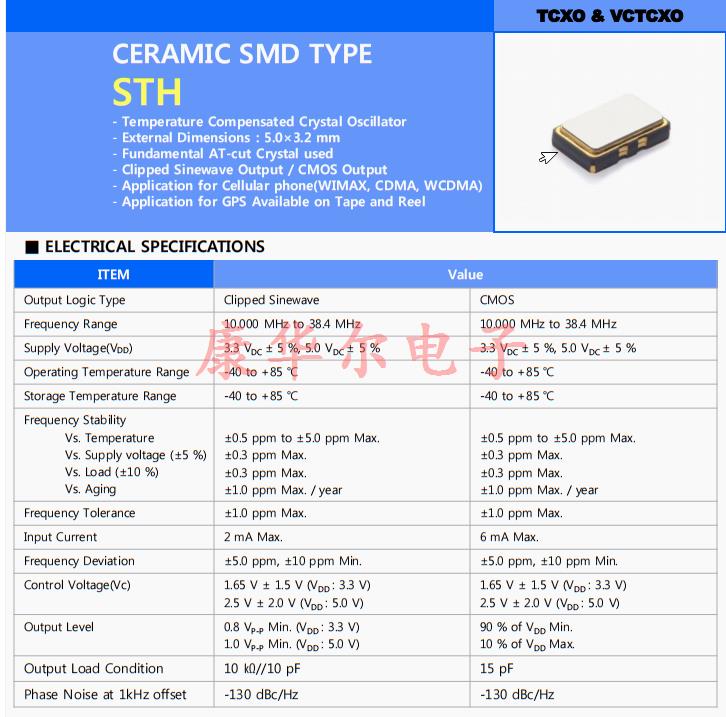

ITEM	Value	Value
Output Logic Type	Clipped Sinewave	CMOS
Frequency Range	10.000 MHz to 38.4 MHz	10.000 MHz to 38.4 MHz
Supply Voltage(VDD)	3.3 VDC ± 5 %, 5.0 VDC ± 5 %	3.3 VDC ± 5 %, 5.0 VDC ± 5 %
Operating Temperature Range	-40 to +85 ℃	-40 to +85 ℃
Storage Temperature Range	-40 to +85 ℃	-40 to +85 ℃
Frequency Stability Vs. Temperature Vs. Supply voltage (±5 %) Vs. Load (±10 %) Vs. Aging	±0.5 ppm to ±5.0 ppm Max. ±0.3 ppm Max. ±0.3 ppm Max. ±1.0 ppm Max. / year	±0.5 ppm to ±5.0 ppm Max. ±0.3 ppm Max. ±0.3 ppm Max. ±1.0 ppm Max. / year
Frequency Tolerance	±1.0 ppm Max.	±1.0 ppm Max.
Input Current	2 mA Max.	6 mA Max.
Frequency Deviation	±5.0 ppm, ±10 ppm Min.	±5.0 ppm, ±10 ppm Min.
Control Voltage(Vc)	1.65 V ± 1.5 V (VDD : 3.3 V) 2.5 V ± 2.0 V (VDD : 5.0 V)	1.65 V ± 1.5 V (VDD : 3.3 V) 2.5 V ± 2.0 V (VDD : 5.0 V)
Output Level	0.8 VP-P Min. (VDD : 3.3 V) 1.0 VP-P Min. (VDD : 5.0 V)	90 % of VDD Min. 10 % of VDD Max.
Output Load Condition	10 ?//10 pF	15 pF
Phase Noise at 1kHz offset	-130 dBc/Hz	-130 dBc/Hz
